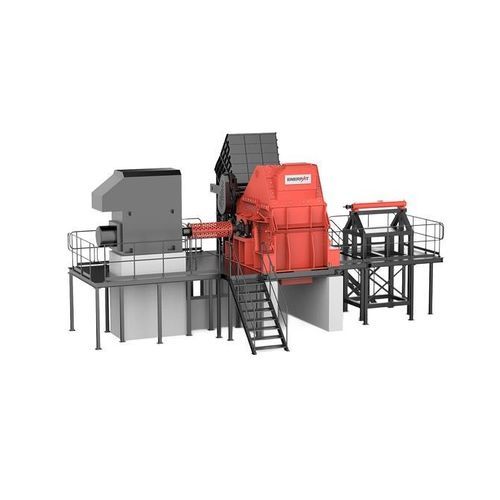

Broyeur pour métaux MSA-H

pour aluminiumpour filtres à huileà marteaux

Résumé
La série Enerpat MSA-H est conçue pour le traitement efficace des métaux en utilisant une technologie de marteaux à grande vitesse. Les machines sont équipées de composants électriques Siemens et Schneider. La capacité varie selon le modèle — d'environ 1 à plus de 100 t/h selon le type de matériau. L'unité réduit la taille des métaux, sépare les impuretés et prépare le matériau pour le recyclage en aval.

Applications

• Traitement de pièces de carrosserie de véhicules électriques et automobiles
• Broyage de petits appareils électroménagers et d'ensembles électriques
• Ferraille d'aluminium, acier léger et autres déchets métalliques
• Exemples de matériaux testés : bidons/barils d'huile, ferraille métallique, filtres à huile (tests de démonstration)

Garanties et normes
La série est certifiée CE et ISO. Garantie : 1 an sur l'ensemble de la machine et 5 ans sur le moteur. Essais de matériaux gratuits, assistance à la conception de projet, support technique et formation à l'installation sont proposés.

Principe de fonctionnement

• Le matériau est introduit dans la chambre de broyage.
• Des têtes de marteaux montées sur un rotor à grande vitesse frappent le matériau à plusieurs reprises, le fragmentent et créent une désagrégation cinétique.
• Le matériau broyé passe à travers un écran interchangeable ; les particules de taille cible sont évacuées tandis que les impuretés sont séparées.

Principaux avantages et caractéristiques constructives

• Structure en armoire réalisée en plaques d'acier épaisses avec conception résistante à l'usure ; accès supérieur et inférieur pour faciliter la maintenance.
• Conception spéciale de l'arbre : arbre de marteau avec système de goupille extractible permettant un remplacement rapide à 360° des marteaux ; arbre en acier allié haute résistance.
• Module d'écran amovible pour un remplacement facile ; contrôle strict de la taille de sortie assurant une fraction homogène.
• Système d'alimentation et d'entraînement avec moteur Siemens et poulies de haute qualité pour un fonctionnement fiable.
• Système de commande intelligent : PLC Siemens/Schneider avec interface visuelle, protection contre les surcharges (inversion automatique du rotor en cas de surcharge) et arrêt par manque d'alimentation.

Tableau des spécifications (données techniques résumées)
Modèle | MSE-H800 | MSE-H1000 | MSE-H1300 | MSE-H1800 | MSE-H2000 | MSE-H2600
Puissance principale (kW) | 110/132 kW | 220 kW | 355 kW | 560 kW | 750-1120 kW | 1500-4410 kW
Vitesse du rotor | 480 rpm | 480 rpm | 594 rpm | 594 rpm | 594 rpm | 594 rpm
Longueur d'arbre | 762 mm | 1016 mm | 1270 mm | 1778 mm | 2032 mm | 2641 mm
Largeur d'alimentation | 760 mm | 1000 mm | 1200 mm | 1700 mm | 2000 mm | 2600 mm
Type de liaison moteur | Courroie en V | Courroie en V | Cardan | Cardan | Cardan | Cardan
Nombre de marteaux | 10 pcs | 10 pcs | 10 pcs | 10 pcs | 10 pcs | 10 pcs
Débit (acier) | 2-3 t/h | 8-10 t/h | 8-12 t/h | 10-15 t/h | 15-30 t/h | 30-160 t/h

Caractéristiques techniques / spécifications

• Série : MSA-H (série marteaux Enerpat)
• Modèles exemples : MSE-H800, MSE-H1000, MSE-H1300, MSE-H1800, MSE-H2000, MSE-H2600
• Plage de puissance : de ~110 kW à plusieurs milliers de kW (selon modèle)
• Vitesse du rotor : 480–594 rpm (selon modèle)
• Longueur d'arbre / largeur de travail : 762 mm à 2641 mm ; largeur d'alimentation 760–2600 mm
• Entraînement : courroie en V ou cardan (selon modèle)
• Nombre de marteaux : généralement 10 pour les modèles indiqués
• Productivité (acier) : de 2–3 t/h à 30–160 t/h selon le modèle
• Électronique et contrôle : Siemens / Schneider PLC, interface visuelle, protection contre les surcharges
• Matériaux de construction : carrosserie en plaques d'acier épaisses ; arbre en acier allié haute résistance
