Accouplement flexible ECW

en acier inoxydablepour sanitairepour produits alimentaires

Présentation du produit
Les accouplements en acier inoxydable ENEMAC sont conçus en Hygienic Design avec des aciers inox A2 et A4 et répondent aux exigences d'hygiène strictes des industries agroalimentaire, pharmaceutique et médicale ainsi que des salles propres. La gamme comprend des accouplements de sécurité, des accouplements d'arbre, des accouplements à lamelles, des accouplements à soufflet métalliques et des accouplements à distance destinés aux environnements sensibles à l'hygiène.

Accouplements de sécurité — pour entraînements directs

• ECWB | Avec soufflet métallique et moyeux de serrage
  • Moment nominal (TA) : 5 Nm - 900 Nm
  • Diamètres de perçage (ØD1) : 8 mm - 62 mm
  • Diamètres de perçage (ØD2) : 10 mm - 65 mm
  • Caractéristiques : sans jeu, grande raideur torsionnelle
• ECWD | Avec raccord élastomère et moyeux de serrage
  • Moment nominal (TA) : 5 Nm - 900 Nm
  • Diamètres de perçage (ØD1) : 8 mm - 70 mm
  • Diamètres de perçage (ØD2) : 10 mm - 65 mm
  • Caractéristiques : emboîtable, amortissant les vibrations

Accouplements de sécurité — pour entraînements indirects

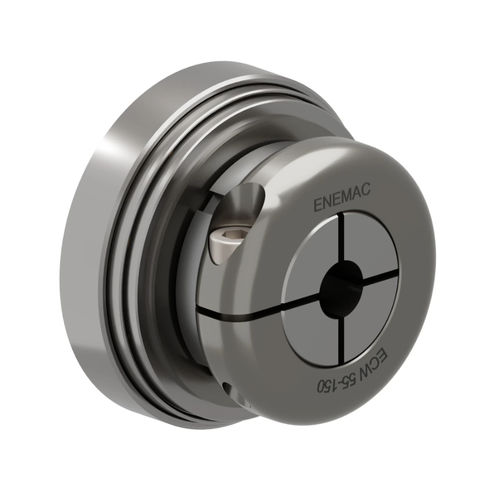

• ECW | Avec roulement à billes intégré
  • Moment nominal (TA) : 5 Nm - 900 Nm
  • Diamètre de perçage (ØD) : 10 mm - 65 mm
  • Connexion arbre : moyeu à bague de serrage
  • Caractéristiques : pour charges de roulement élevées

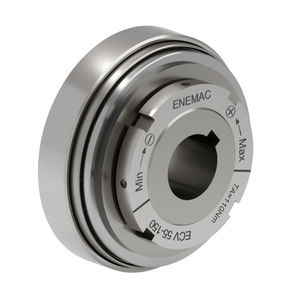

• ECV | Avec roulement à billes intégré
  • Moment nominal (TA) : 5 Nm - 900 Nm
  • Diamètre de perçage (ØD) : 8 mm - 58 mm
  • Connexion arbre : clavette parallèle
  • Caractéristiques : pour fortes sollicitations de roulement
• ECE_ES | Construction compacte pour espaces restreints
  • Moment nominal (TA) : 2 Nm - 900 Nm
  • Diamètre de perçage (ØD) : 10 mm - 50 mm
  • Connexion arbre : clavette parallèle
  • Caractéristiques : pour montages à bride en installations sensibles à l'hygiène
• ECG_ES | Zone de palier coulissant étroite
  • Moment nominal (TA) : 2 Nm - 900 Nm
  • Diamètre de perçage (ØD) : 10 mm - 50 mm
  • Connexion arbre : clavette parallèle
  • Caractéristiques : pour entraînements par chaîne ou courroie crantée en environnements hygiéniques
• ECI_ES | Zone de palier coulissant large
  • Moment nominal (TA) : 2 Nm - 900 Nm
  • Diamètre de perçage (ØD) : 10 mm - 50 mm
  • Connexion arbre : clavette parallèle
  • Caractéristiques : pour entraînements par courroie crantée en environnements hygiéniques
• ECR | Exécution encapsulée
  • Moment nominal (TA) : 15 Nm - 350 Nm
  • Diamètre de perçage (ØD) : 16 mm - 42 mm
  • Connexion arbre : clavette parallèle
  • Caractéristiques : pour entraînements par chaîne ou courroie crantée en installations sensibles à l'hygiène
• ECS_ES | Option avec pignon (accouplement à glissement)
  • Moment nominal (TA) : 1 Nm - 950 Nm
  • Diamètres de perçage (ØD) : 6 mm - 8 mm
  • Connexion arbre : clavette parallèle
  • Caractéristiques : accouplement à glissement pour entraînements simples par chaîne ou courroie crantée

Accouplements d'arbre

• EWJ | Accouplements élastomères — amortissants, pour applications sensibles à l'hygiène
  • Moment nominal (TA) : 6 Nm - 650 Nm
  • Diamètres de perçage (ØD1/ØD2) : 6 mm - 70 mm
  • Connexion arbre : moyeu de serrage
  • Vitesse max. (n) : 29000 1/min

Accouplements à lamelles

• EWZK_ES | Pour applications lourdes en extérieur
  • Moment nominal (TA) : 40 Nm - 7000 Nm
  • Diamètres de perçage (ØD1/ØD2) : 10 mm - 110 mm
  • Connexion arbre : clavette parallèle
  • Vitesse max. (n) : 14500 1/min

Accouplements à soufflet métalliques

• EWC | Série standard pour applications sensibles à l'hygiène
  • Moment nominal (TA) : 1,5 Nm - 1000 Nm
  • Diamètres de perçage (ØD1/ØD2) : 3 mm - 90 mm
  • Connexion arbre : moyeu de serrage
  • Vitesse max. (n) : 23000 1/min
• EWR | Montage simple en zones hygiéniques
  • Moment nominal (TA) : 10 Nm - 1200 Nm
  • Diamètres de perçage (ØD1/ØD2) : 7 mm - 85 mm
  • Connexion arbre : moyeu demi-coquille
  • Vitesse max. (n) : 28000 1/min

Accouplements à distance

• EWLC | Longueur variable jusqu'à 3 m
  • Moment nominal (TA) : 10 Nm - 1200 Nm
  • Diamètres de perçage (ØD1/ØD2) : 7 mm - 85 mm
  • Connexion arbre : moyeu demi-coquille
  • Plage de longueurs : 92 mm - 3000 mm

Caractéristiques techniques

• Matériaux : acier inox A2 et A4 (Hygienic Design)
• Domaines d'application : industrie agroalimentaire, pharmacie, technologie médicale, salles propres
• Familles de produits : accouplements de sécurité (direct/indirect), accouplements d'arbre, accouplements à lamelles, accouplements à soufflet métalliques, accouplements à distance
• Plages de couple nominal : de 1 Nm à 7000 Nm (selon type)
• Plages de diamètres de perçage : de 3 mm à 110 mm (selon type)
• Connexions arbre : moyeu de serrage, moyeu à bague de serrage, clavette parallèle, moyeu demi-coquille
• Vitesses maximales (selon type) : ex. EWJ 29000 1/min, EWC 23000 1/min, EWZK_ES 14500 1/min, EWR 28000 1/min
• Longueur accouplements à distance : jusqu'à 3000 mm
• Particularités : sans jeu, grande raideur torsionnelle, amortissement des vibrations, options emboîtables, versions encapsulées, conceptions compactes pour espaces réduits, variantes à glissement
