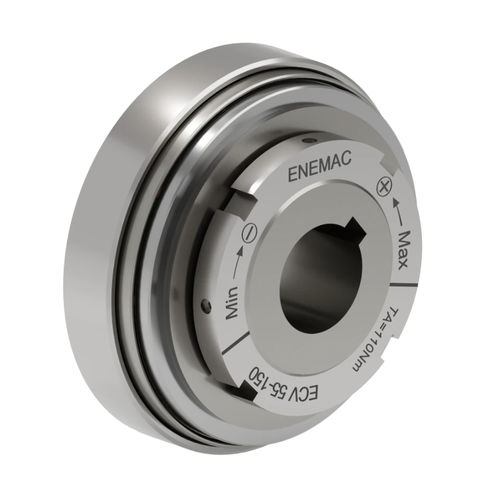

Accouplement flexible ECV

en acier inoxydableavec bague d'arrêtpour sanitaire

Présentation
Les accouplements en acier inoxydable ENEMAC répondent aux exigences strictes d'hygiène de la production alimentaire et pharmaceutique et conviennent également aux applications médicales et aux salles propres. Ils sont fabriqués en aciers inox A2 et A4. Des fichiers CAO et des fiches techniques sont disponibles pour chaque type.

Accouplements de sécurité – Pour entraînements directs

• ECWB | Avec soufflet métallique et moyeux de serrage : Couple nominal (TA) : 5 Nm - 900 Nm ; Diamètres d'alésage (ØD1) : 8 mm - 62 mm ; Diamètres d'alésage (ØD2) : 10 mm - 65 mm ; Particularités : sans jeu, grande rigidité en torsion.
• ECWD | Avec élément élastomère et moyeux de serrage : Couple nominal (TA) : 5 Nm - 900 Nm ; Diamètres d'alésage (ØD1) : 8 mm - 70 mm ; Diamètres d'alésage (ØD2) : 10 mm - 65 mm ; Particularités : emboîtable, amortissant les vibrations.

Accouplements de sécurité – Pour entraînements indirects

• ECW | Avec roulement à billes intégré : Couple nominal (TA) : 5 Nm - 900 Nm ; Diamètre d'alésage (ØD) : 10 mm - 65 mm ; Liaison arbre : moyeu à bague de serrage ; Particularités : pour fortes charges d'appui.
• ECV | Avec roulement à billes intégré : Couple nominal (TA) : 5 Nm - 900 Nm ; Diamètre d'alésage (ØD) : 8 mm - 58 mm ; Liaison arbre : rainure de clavette ; Particularités : pour fortes charges d'appui.
• ECE_ES | Conception compacte pour espaces réduits : Couple nominal (TA) : 2 Nm - 900 Nm ; Diamètre d'alésage (ØD) : 10 mm - 50 mm ; Liaison arbre : rainure de clavette ; Particularités : pour montages à brides dans des installations sensibles à l'hygiène.
• ECG_ES | Avec zone palier glissant étroite : Couple nominal (TA) : 2 Nm - 900 Nm ; Diamètre d'alésage (ØD) : 10 mm - 50 mm ; Liaison arbre : rainure de clavette ; Particularités : pour entraînements par chaîne ou courroie crantée dans des installations sensibles à l'hygiène.
• ECI_ES | Avec zone palier glissant large : Couple nominal (TA) : 2 Nm - 900 Nm ; Diamètre d'alésage (ØD) : 10 mm - 50 mm ; Liaison arbre : rainure de clavette ; Particularités : pour entraînements par courroie crantée dans des installations sensibles à l'hygiène.
• ECR | Exécution encapsulée : Couple nominal (TA) : 15 Nm - 350 Nm ; Diamètre d'alésage (ØD) : 16 mm - 42 mm ; Liaison arbre : rainure de clavette ; Particularités : pour entraînements par chaîne ou courroie crantée dans des installations sensibles à l'hygiène.
• ECS_ES | Optionnel avec pignon : Couple nominal (TA) : 1 Nm - 950 Nm ; Diamètre d'alésage (ØD) : 6 mm - 8 mm ; Liaison arbre : rainure de clavette ; Particularités : embrayage à glissement pour entraînements simples par chaîne ou courroie crantée.

Accouplements d'arbre – Accouplements élastomères

• EWJ | Amortissant les vibrations, pour applications sensibles à l'hygiène : Couple nominal (TA) : 6 Nm - 650 Nm ; Diamètres d'alésage (ØD1/ØD2) : 6 mm - 70 mm ; Liaison arbre : moyeu de serrage ; vitesse max. (n) : 29000 1/min.

Accouplements d'arbre – Accouplements à lamelles

• EWZK_ES | Pour applications lourdes en extérieur : Couple nominal (TA) : 40 Nm - 7000 Nm ; Diamètres d'alésage (ØD1/ØD2) : 10 mm - 110 mm ; Liaison arbre : rainure de clavette ; vitesse max. (n) : 14500 1/min.

Accouplements d'arbre – Accouplements à soufflet métallique

• EWC | Gamme standard pour applications sensibles à l'hygiène : Couple nominal (TA) : 1.5 Nm - 1000 Nm ; Diamètres d'alésage (ØD1/ØD2) : 3 mm - 90 mm ; Liaison arbre : moyeu de serrage ; vitesse max. (n) : 23000 1/min.
• EWR | Montage facilité en zones hygiéniques : Couple nominal (TA) : 10 Nm - 1200 Nm ; Diamètres d'alésage (ØD1/ØD2) : 7 mm - 85 mm ; Liaison arbre : moyeu coquille (half-shell) ; vitesse max. (n) : 28000 1/min.

Accouplements à distance

• EWLC | Avec longueur variable : Couple nominal (TA) : 10 Nm - 1200 Nm ; Diamètres d'alésage (ØD1/ØD2) : 7 mm - 85 mm ; Liaison arbre : moyeu coquille ; Longueur : 92 mm - 3000 mm.

Remarque
Des fichiers CAO et des fiches techniques sont disponibles pour chaque type. Les produits sont conçus pour des environnements sensibles à l'hygiène (industrie alimentaire, pharmacie, médical et salles propres).

Caractéristiques techniques

• Matériaux : aciers inox A2 et A4 (Hygienic Design).
• Secteurs adaptés : industrie alimentaire, industrie pharmaceutique, technologie médicale et salles propres, construction de machines et d'installations.
• Documents disponibles : modèles CAO et fiches techniques pour chaque type.
• Classes de produits sur la page : accouplements de sécurité (direct/indirect), accouplements d'arbre (élastomère, lamelle, soufflet métallique), accouplements à distance.
