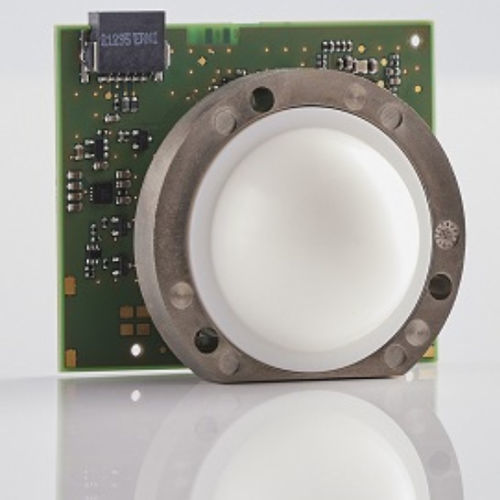

Capteur de niveau radar FMCW USR30

pour solidespour liquidesà sortie numérique

Description du produit
Le USR30 est la plus petite taille de la nouvelle gamme de capteurs radar destinée aux applications OEM sur mesure. Il offre l’intégralité des fonctionnalités de l’UTR30 sans boîtier ni connecteur électrique défini. Le signal est fourni en sortie numérique (UART) et peut être traité et intégré selon l’application. Le module peut être configuré pour correspondre au médium cible et aux conditions de mesure.

Avantages

• Mesure précise par la méthode Time-of-Flight (ToF) : mesure continue et sans contact jusqu’à 35 m pour les cuves et silos, et mesure de niveau en eau libre.
• Paramétrage flexible : adaptation des réglages pour le médium (solide/liquide), seuils vide/plein, distance de zone morte et sensibilité (faible/moyenne/haute) selon l’application client.

Technologie

• Méthode de mesure Time-of-Flight (ToF)
• Radar FMCW, 80 GHz

Sécurité et conformité

• Conforme à ETSI EN 302 729
• Homologations radio en champ libre au niveau composant (FCC, ISED)
• Conforme RoHS et REACH

Informations complémentaires
Des informations techniques détaillées et une brochure produit sont disponibles sur la page produit.

Caractéristiques techniques

• Plage de mesure : 0–35 m
• Précision : ±2 mm (liquides), ±10 mm (solides)
• Angle d’émission : 8°
• Température de fonctionnement : -40°C … 85°C
• Médiums : solides et liquides avec constante diélectrique (DK) > 1,9
• Alimentation : partie digitale 1,8 … 3,3 V (MCU) ; partie analogique/RF 3,5 … 5,5 V
• Sortie : UART numérique (8N1 inversé, 230 kBaud)
• Paramètres réglables : médium (solide/liquide), vide/plein, distance de zone morte, sensibilité
• Technologie : Time-of-Flight (ToF), Radar FMCW 80 GHz
• Sécurité et homologations : ETSI EN 302 729, FCC/ISED (niveau composant), RoHS/REACH
