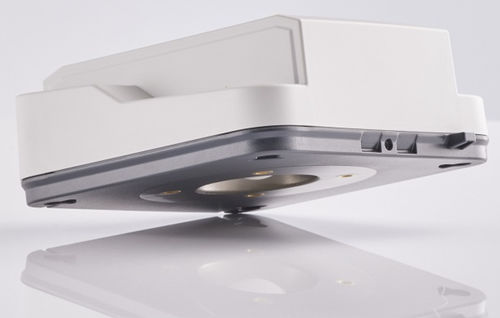

Capteur de niveau radar FMCW UTR30

pour solidespour liquidesà sortie numérique

Présentation
Le module radar UTR30 permet la mesure continue et sans contact des niveaux dans les réservoirs, silos et applications de mesures de niveau d'eau. La mesure repose sur le principe Time-of-Flight (ToF) et couvre des portées jusqu'à 35 m. Le module est disponible en version capteur seul ou configuré selon les spécifications électriques et process du client.

Avantages

• Mesure ToF précise
  La mesure continue et sans contact par temps de vol assure des relevés de distance précis jusqu'à 35 m. La technologie radar reste fiable en présence de mouvements, de variations rapides de température et en conditions environnementales difficiles.
• Paramétrage flexible
  Les paramètres du capteur peuvent être adaptés à l'application : type de milieu (solide/liquide), sensibilité (faible/moyenne/élevée), seuils vide/plein et distance de blocage.
• Configuration spécifique à l'application
  Le boîtier, les connexions électriques, le raccord process et les interfaces de communication peuvent être personnalisés selon les besoins du projet.

Données techniques

• Plage de mesure : 0–35 m
• Précision : ±2 mm (liquides), ±10 mm (solides)
• Angle de faisceau : 8°
• Température de fonctionnement : -40 °C … 85 °C
• Milieu : Solides et liquides avec DK > 1,9
• Alimentation : Partie numérique 1,8 … 3,3 V (MCU) ; partie analogique 3,5 … 5,5 V (RF)
• Sortie : UART numérique (8N1 inversé, 230 kBaud), RS422 (M12)
• Options de paramétrage :
  • Type de milieu (Solide/Fluide)
  • Vide/Plein
  • Distance de blocage
  • Sensibilité

Technologie

• Time-of-Flight (ToF)
• Radar : FMCW, 80 GHz

Configuration spécifique à l'application

• Design du boîtier
• Connexion électrique (M12, header, etc.)
• Raccord process (G1 1/2, MNPT 1/2″)
• Interfaces de communication sélectionnables

Sécurité et conformité

• Conformité radio : ETSI EN 302 729
• Approbations radio au niveau module (FCC, ISED)
• Conforme RoHS / REACH

Informations complémentaires
Fiches techniques (TI) et brochure en PDF disponibles pour des données détaillées de produit et de configuration.

Spécifications techniques

• Modèle : UTR30
• Principe de mesure : Time-of-Flight (ToF)
• Fréquence/technologie : FMCW, 80 GHz
• Plage de mesure : 0–35 m
• Précision : ±2 mm (liquides) / ±10 mm (solides)
• Angle de faisceau : 8°
• Température de fonctionnement : -40 °C … 85 °C
• Tension d'alimentation : Numérique 1,8 … 3,3 V ; Analogique 3,5 … 5,5 V
• Interfaces : UART (inversé, 230 kBaud), RS422 (M12)
• Milieu : Solides & liquides (DK > 1,9)
