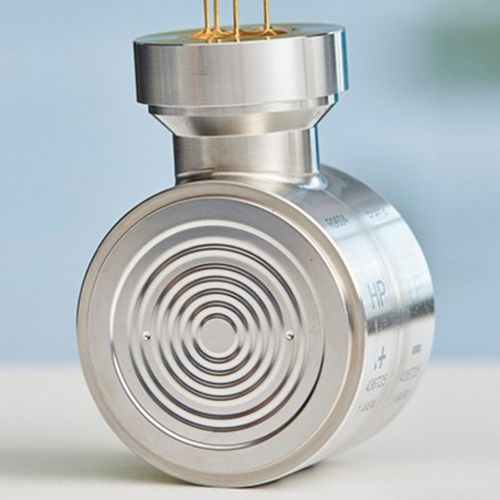

Capteur de pression différentielle Deltacore USD70

piézorésistifsiliciumsortie de tension

Aperçu
Les capteurs de pression différentielle USD70 offrent des mesures précises sur de faibles plages de mesure avec une grande résistance aux surcharges. Capteurs piézorésistifs en silicium avec membrane métallique soudée, conçus pour les industries de procédés et l'environnement. Applications typiques : mesure de niveau, volume ou masse dans les liquides et gaz, surveillance de pression différentielle (filtres, pompes) et mesure de débit (volume ou masse).

Avantages

• Plages de mesure standardisées : 0…10 mbar et 0…30 mbar disponibles.
• Sortie en pont : sortie de pont non compensée (mV/V).
• Haute résistance aux surcharges : jusqu'à 160 bar d'un côté et 240 bar des deux côtés.
• Construction inox : matériau standard 316 L pour compatibilité process.
• Mesures fiables : haute précision, reproductibilité et stabilité à long terme.
• Personnalisable : autres matériaux de membrane et huiles de remplissage sur demande.

Structure technique et remarques
Capteur de pression différentielle piézorésistif en silicium avec membrane métallique soudée. Les capteurs sont fournis non compensés (sortie de pont non compensée) et peuvent être compensés et étalonnés par le client ou lors de l'intégration dans un transmetteur. Le capteur sert de base pour la construction de transmetteurs de pression différentielle.

Plages de mesure standardisées

• 0…10 mbar / 1 kPa — plage de surcharge : 160 bar (un côté), 240 bar (deux côtés)
• 0…30 mbar / 3 kPa — plage de surcharge : 160 bar (un côté), 240 bar (deux côtés)

Signal de sortie et alimentation

• Alimentation recommandée : alimentation en courant constant, <1 mA
• Résistance du pont : 4,3…5,6 kΩ (25°C)
• Signal de sortie (pleine échelle) : 10 mbar : 9…19 mV ; 30 mbar : 18…34 mV

Dimensions et conditions de fonctionnement

• Dimensions : Ø 55 mm x 40 mm
• Température ambiante/process : -40 à +85°C
• Température de stockage : -40 à +85°C

Informations complémentaires
Les variantes à haute résistance aux surcharges sont indiquées sur les pages produits et fiches techniques. Options : matériaux de membrane et huiles de remplissage différents sur demande.

Caractéristiques techniques

• Modèle : Deltacore USD70
• Type de capteur : capteur de pression différentielle piézorésistif en silicium avec membrane métallique soudée
• Plages de mesure : 0…10 mbar (1 kPa) et 0…30 mbar (3 kPa)
• Résistance aux surcharges : typ. 160 bar (un côté), 240 bar (deux côtés) ; variantes en fiche produit
• Sortie en pont : sortie de pont non compensée (mV/V) ; pleine échelle : 10 mbar = 9…19 mV, 30 mbar = 18…34 mV
• Résistance du pont : 4,3…5,6 kΩ (à 25°C)
• Alimentation recommandée : alimentation en courant constant, <1 mA
• Matériau : inox 316 L standard ; autres matériaux de membrane sur demande
• Huile de remplissage : optionnelle, sélectionnable sur demande
• Précision/stabilité : haute précision, reproductibilité et stabilité à long terme
• Dimensions : Ø 55 mm x 40 mm
• Température d'utilisation : -40 à +85°C (ambiante/process)
• Température de stockage : -40 à +85°C
• Sortie : capteur non compensé — compensation et étalonnage à réaliser par le client ou lors de l'intégration au transmetteur
• Documentation : informations techniques et brochure disponibles (voir documents produit)
