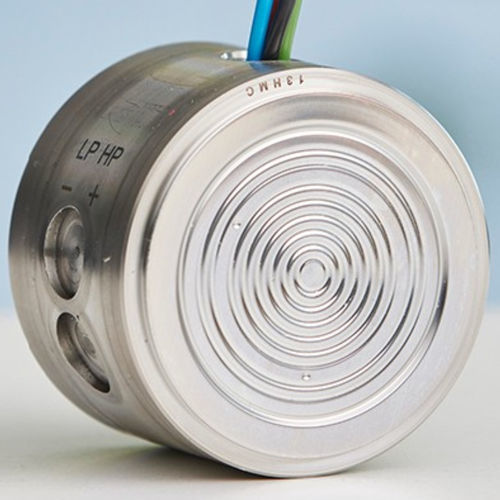

Capteur de pression différentielle Deltacore USD50B

piézorésistifsiliciumen acier inoxydable

Description du produit
Les capteurs de pression différentielle USD50B, équipés d'un capteur en silicium piézorésistif et d'une membrane métallique soudée, sont conçus pour les industries de procédé et de l'environnement. Les applications typiques comprennent les mesures de niveau, de volume et de masse dans les liquides ou les gaz, la surveillance de pression différentielle (par ex. sur filtres et pompes) et la mesure de débit (débit volumique ou massique).

Avantages

• Plages de mesure Plages de mesure de 10 mbar à 40 bar pour une large applicabilité.
• Sortie pont Sortie de pont non compensée (mV/V) avec connexion par câble.
• Haute résistance aux surcharges Unilatérale jusqu'à 160 bar (option 420 bar), bilatérale jusqu'à 240 bar (option 630 bar).
• Matériau du boîtier Boîtier en acier inoxydable 316L.
• Mesures fiables Grande précision, répétabilité et stabilité à long terme.
• Personnalisable Différents matériaux de membrane et huiles de remplissage disponibles sur demande.

Plages de mesure standardisées

• 0…100 mbar / 10 kPa (Surcharge : 160 bar unilatéral, 240 bar bilatéral)
• 0…500 mbar / 50 kPa (Surcharge : 160 bar unilatéral, 240 bar bilatéral)
• 0…3 bar / 300 kPa (Surcharge : 160 bar unilatéral, 240 bar bilatéral)
• 0…16 bar / 1,6 MPa (Surcharge : 160 bar unilatéral, 240 bar bilatéral)
• 0…40 bar / 4 MPa (Surcharge : 160 bar unilatéral, 240 bar bilatéral)

Option de surcharges augmentées
420 bar (unilatéral), 630 bar (bilatéral).

Signal de sortie et alimentation

• Recommandé : alimentation en courant constant < 1 mA
• Résistance du pont : 4,3…5,6 kΩ (à 25 °C)
• Signal de sortie (plage) : 22…55 mV/V

Dimensions et conditions de fonctionnement

• Dimensions : Ø 55 mm x 40 mm
• Température ambiante/procédé : -40 à +85 °C
• Température de stockage : -40 à +85 °C

Remarques d'utilisation
Les capteurs sont non compensés et destinés à servir de base pour la réalisation de transmetteurs de pression différentielle. Une compensation et une étalonnage côté client pour l'application spécifique sont nécessaires.

Documentation complémentaire
Des informations techniques et une brochure sur les capteurs et composants personnalisés sont disponibles (documents PDF).

Caractéristiques / spécifications techniques

• Type de produit : Capteur de pression différentielle en silicium (piézorésistif), membrane métallique soudée
• Modèle : USD50B
• Plages de mesure : 10 mbar à 40 bar (voir les plages standardisées ci‑dessus)
• Résistance aux surcharges : unilatérale jusqu'à 160 bar (option 420 bar), bilatérale jusqu'à 240 bar (option 630 bar)
• Signal de sortie : sortie de pont non compensée 22…55 mV/V (plage)
• Résistance du pont : 4,3…5,6 kΩ (25 °C)
• Alimentation recommandée : alimentation en courant constant < 1 mA
• Matériau boîtier/membrane : acier inoxydable 316L (différents matériaux de membrane en option)
• Huiles de remplissage : différentes huiles de remplissage sélectionnables
• Taille : Ø 55 mm x 40 mm
• Plage de température de fonctionnement : -40 à +85 °C
• Plage de température de stockage : -40 à +85 °C
• Remarque : capteurs non compensés ; compensation/étalonnage côté client requis pour une utilisation en transmetteur
