Poignée étrier 11-28 series

affleurantepour panneau avanten polyamide renforcé de fibre de verre

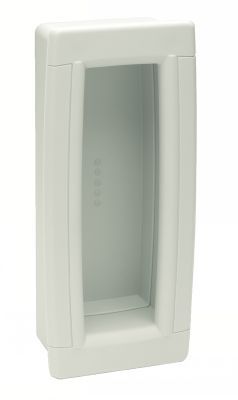

Poignée encastrable à visser 11-28
Poignée encastrable de la série 11, modèle 11-28, destinée à être vissée pour fixation sur panneau. Disponible en finition technopolymère noir (gris-noir RAL 7021) ou blanc (semblable RAL 9002).

Matériaux et résistance

• Technopolymère (base polyamide) renforcé de fibres de verre, finition mate.
• Résiste aux solvants, huiles, graisses et autres agents chimiques.
• Température d'emploi : -30°C à +110°C.

Utilisation et montage

• Préparer le panneau conformément au schéma de perçage.
• Éliminer toutes les bavures du panneau.
• Insérer la partie frontale de la poignée encastrable dans le panneau.
• Assembler la partie postérieure sur l'arrière du panneau et presser jusqu'au fond.
• Fixer à l'aide de vis autotaraudeuses.

Informations complémentaires

• Couleurs disponibles : Noir, Blanc.
• Fichier 3D (CAD) disponible pour consultation et intégration CAO.
• Références en stock sont marquées "D" (disponible).
• Prix non communiqué (NC) sur la fiche produit.

Exemple de commande / Référence
EXEMPLE DE COMMANDE : Référence 11-281-130

Caractéristiques / spécifications techniques

• Modèle : 11-28
• Références exemples : 11-281-130 (noir), 11-283-130 (blanc)
• Matière : Technopolymère (polyamide) renforcé fibres de verre, finition mate
• Résistance chimique : résiste aux solvants, huiles, graisses et autres agents chimiques
• Température d'emploi : -30°C à +110°C
• Montage : insertion de la partie frontale, assemblage de la partie postérieure, fixation par vis autotaraudeuses
• L1 = 130 mm
• L2 = 100 mm
• L3 = 124 mm
• L4 = 59 mm
• L5 = 48 mm
• L6 = 31 mm
• L7 = 41 mm
• H1 = 29,5 mm
• H2 = 3 mm
• H3 = 1 à 5 mm
• F1 = 3500 N
• F2 = 3500 N
• Disponibilité (exemples) : D (références en stock)
• Prix sur demande / NC (non communiqué)
