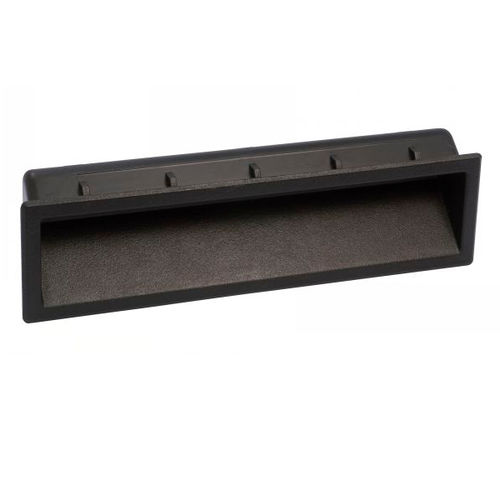

Poignée affleurante 11-22 series

cuvettepour panneau avanten ABS

Présentation
Poignée affleurante à clipser — Série 11 (modèle 11-22).

Dénomination commerciale
Poignée affleurante à clipser (poignée encastrée / affleurante).

Matière
ABS, noir, fini semi-mat.

Utilisation / Conditions d'emploi

• Indice d'inflammabilité : UL94-HB ou UL94-VO (selon référence).
• Température d'emploi : de -50°C à +60°C.

Montage

• Préparer l'empreinte dans le panneau comme indiqué sur le schéma.
• Engager le bord supérieur de l'ouverture sous la partie haute de la poignée affleurante.
• Encliqueter la partie inférieure par un mouvement basculant jusqu'au verrouillage.

Commande / Variantes
Exemple de commande : Référence-l2 11-220-14-82.
Références / variantes disponibles :

• 11-220-14-82
• 11-220-14-127
• 11-220-18-82
• 11-220-18-127
• 11-220-21-82
• 11-220-21-127
• 11-220-25-82
• 11-220-25-127
• 11-225-14-82
• 11-225-14-127
• 11-225-18-82
• 11-225-18-127
• 11-225-21-82
• 11-225-21-127
• 11-225-25-82
• 11-225-25-127

Disponibilité & prix

• Disponibilités indiquées par référence (ex. : D = disponible ; certaines variantes : 6 à 8 jours).
• Prix indiqués NC (non communiqué) dans le tableau produit.

Documents
Fiche technique et PDF produit disponibles en téléchargement (PDF spécifique au produit présent).

Caractéristiques techniques

• Matière : ABS (noir, semi-mat).
• Indice d'inflammabilité : UL94-HB ou UL94-VO selon référence.
• Plage de température d'utilisation : -50°C à +60°C.
• Options de L2 (épaisseur de panneau / dimension interne) : 82 mm ou 127 mm selon référence.
• Valeurs dimensionnelles typiques indiquées sur le tableau produit : l1 ~1.0 / 1.4 / 1.8 / 2.1 mm; l2 82 ou 127 mm; l3 = 35.8 mm; l4 = 25.5 mm; l5 = 5 mm; l6 = 17 mm; l7 = 1.8 mm; h1 = 40 mm; r1 = 1 mm; r2 (max) = 1.5 mm.
• Indicateurs mécaniques (exemples) : F1 ≈ 1800 N, F2 ≈ 450 N (valeurs par référence).
• Principe de fixation : encastrement et verrouillage par encliquetage dans l'empreinte du panneau.
