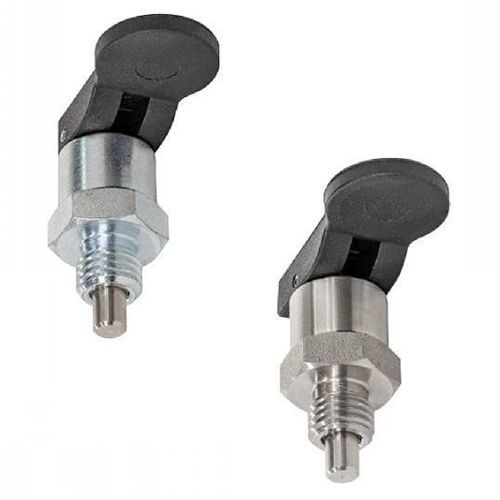

Doigt d'indexage en acier inoxydable 32-260 series

en technopolymèreen acier zinguéverrouillable

Définition
Le doigt d'indexage, aussi appelé doigt de centrage, est un élément de centrage permettant de bloquer, verrouiller ou positionner un dispositif. Il peut être utilisé pour bloquer un mouvement de translation ou de rotation.

Matière

• Corps en acier zingué, passivé bleu ou en inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Goupille de centrage en inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Ressort en inox (AISI 302).
• Levier en polyphthalamide noir renforcé fibre de verre.

Versions

• Corps en acier, levier en polyphthalamide, avec ou sans dispositif de blocage.
• Corps en inox, levier en polyphthalamide, avec ou sans dispositif de blocage.
• Disponibilité en filetage métrique standard ou filetage métrique fin.

Plage dimensionnelle
- Filetage (d1) disponible : pas métrique standard M10 à M16 ou pas fin M10x1 à M16x1,5.
- Goupille de centrage (d2) tolérance h9 : diamètre de 4 à 10 mm.
- Longueur de goupille (l1) : 5 à 10 mm.

Utilisation

• Le retrait de la goupille s'effectue en pressant et maintenant le levier vers le bas.
• Un ressort permet au levier de reprendre sa position initiale lorsqu'il est relâché et de remettre la goupille en position sortie.
• La version avec dispositif de blocage permet de maintenir la goupille en position rentrée lorsque le levier est relevé en position verticale.

Exemple de commande / Référence
EXEMPLE DE COMMANDE : Référence-d2 (h9)
32-2601-10-4

Remarques
Produit conforme aux normes citées sur la fiche technique. Fichiers 3D (CAO) et vidéos d'application disponibles pour ce modèle.

Caractéristiques / spécifications techniques

• Série / modèle : 32-260
• Corps : Acier zingué passivé bleu ou Inox (AISI 303)
• Goupille de centrage : Inox (AISI 303), d2 = 4 à 10 mm (tol. h9)
• Ressort : Inox (AISI 302)
• Levier : Polyphthalamide noir renforcé fibre de verre
• Filetages disponibles : M10, M12, M16 (standard) et M10x1, M12x1,5, M16x1,5 (fin)
• Longueur goupille (l1) : 5 à 10 mm
• Fonction blocage : versions avec ou sans dispositif de blocage
• Norme / correspondance : correspond aux normes GN 823 (mention page)
• Accessoires et supports compatibles disponibles (supports, douilles, entretoises, écrous plats)
