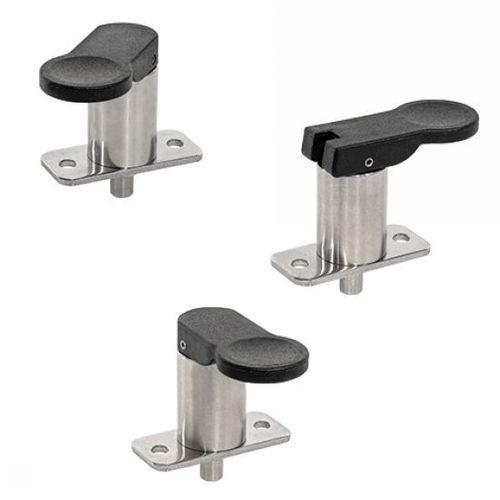

Doigt d'indexage en technopolymère 32-263 series

en acier inoxydableverrouillableavec platine

Définition
Le doigt d'indexage, aussi appelé doigt de centrage, est un élément de centrage permettant de bloquer, verrouiller ou positionner un dispositif. Il peut être utilisé pour bloquer un mouvement de translation ou de rotation.

Matière

• Corps en inox (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304).
• Goupille de centrage en inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Ressort en inox (AISI 302).
• Levier en polyphthalamide noir et fibre de verre renforcé.

Version
Ce doigt d'indexage dispose de plusieurs versions afin de s'adapter à toutes les configurations :

• Mode de fixation : à embase.
• Mode d'actionnement : Levier avec ou sans dispositif de blocage et rotation libre.
• Levier avec ou sans dispositif de blocage et position parallèle à l'embase.
• Levier avec ou sans dispositif de blocage et position perpendiculaire à l'embase.

Plage dimensionnelle
Goupille :
- Diamètre (d1) : de 4 à 10 mm.
- Longueur (l1) : de 5 à 10 mm.
Embase :
- Longueur (l8) : de 35 à 50 mm.
- Largeur (l9) : de 15 à 23 mm.

Utilisation

• Le retrait de la goupille s'effectue en pressant et maintenant le levier vers le bas.
• Un ressort permet au levier de reprendre sa position initiale lorsqu'il est relâché et de remettre la goupille en position sortie.
• La version avec dispositif de blocage permet de maintenir la goupille en position rentrée lorsque le levier est relevé en position verticale.

Exemple de commande
Référence exemple : 32-2630-4

Norme
Correspond aux normes GN 823

Caractéristiques / spécifications techniques

• Nom : Doigt d'indexage avec levier, avec ou sans dispositif de blocage et embase, inox.
• Référence série : 32-263.
• Matières : inox (corps), inox (goupille), inox (ressort), levier en polyphthalamide + fibre de verre.
• Modes de fixation : embase.
• Positions du levier : libre / parallèle / perpendiculaire.
• Dispositif : avec ou sans dispositif de blocage (maintien goupille rentrée).
• Plage d1 (diamètre goupille) : 4 / 5 / 6 / 7 / 8 / 10 mm selon référence.
• Plage l1 (longueur goupille) : 5 / 7 / 10 mm selon référence.
• Plage l8 (longueur embase) : 35 / 40 / 50 mm selon référence.
• Plage l9 (largeur embase) : 15 / 18 / 23 mm selon référence.
• Compatibilité : conforme GN 823.
