Détecteur de porosité pour revêtement ISOTEST act 8.0 / 35

à brosseaffichage LCDde haute tension

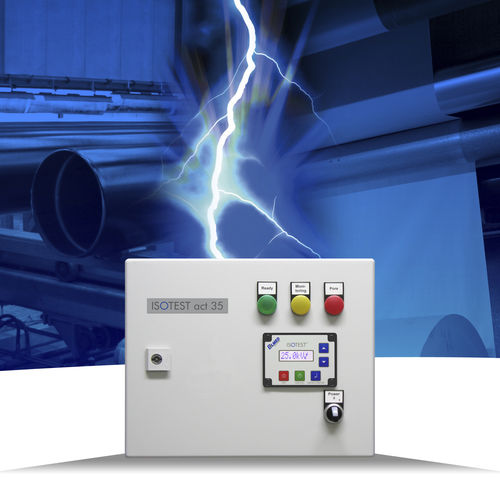

Détecteur de porosité stationnaire ISOTEST® act 8.0 / 35
... toujours la bonne impulsion

■ tension de contrôle 0,5 - 8,0 kV, incrément 0,5 kV (ISOTEST® act 8.0)
ou 7,5 - 35 kV, incrément 2,5 kV (ISOTEST® act 35)
■ technologie d’impulsion à haute tension
■ pas de charge électrostatique
■ contrôle de surfaces encrassées, humides et même faiblement conductrices
■ jusqu’à 6 canaux de contrôle – synchronisation de plusieurs appareils (mode maître / esclave)
■ mise à la terre « Phantom » – aucune mise à la terre directe nécessaire
■ activation / désactivation externe de la tension de contrôle
■ sensibilité ajustable et fonctions filtre

ISOTEST® act 8.0 (0,5 - 8,0 kV, incrément 0,5 kV)
N° d’art. 0118100014

ISOTEST® act 35 (7,5 - 35 kV, incrément 2,5 kV)
N° d’art. 0111000004


Caractéristiques
Les matériaux non ou faiblement conducteurs et des revêtements tels que des couches PE / PP peuvent être contrôlés de manière fiable en ce qui concerne les pores et autres dommages. I en est de même pour les revêtements en caoutchouc pour lesquels ce contrôle non-destructif s’applique, avec un minimum d’usure du matériel.

■ un appareil compact tout-en-un (commande et générateur haute tension dans un seul boîtier compact)
■ un appareil adapté pour une opération en continu (trois équipes)
■ le contrôle de la porosité / fuite de tous les matériaux non ou faiblement auto-conducteurs
■ l’ativation / désactivation externe de la tension
■ une sécurité de l’opérateur élevée grâce à une combinaison de la tension pulsée et de la commande intelligente de réglage de l’énergie
■ une tension de contrôle stable même sous des conditions exigeantes, garantis par la régulation de l’énergie dépendante de la charge
■ une vitesse de contrôle élevée rendue possible par une fréquence de répétition pulsée optimale
■ la détection et l’affichage des plus petits pores et fissures par le processus d’évaluation intégral – avec une usure du matériel minimale
■ ses charges électrostatiques qui représentent un danger possible pour les appareils de tension continu, sont radiées grâce à l’utilisation de la technologie d’impulsion en cas de mise à la terre correcte

Tous les détecteurs de porosité ont passé avec succès des tests complets dans le secteur de la sécurité et CEM. Ils sont tous porteurs du label CE et répondent aux exigences de toutes les normes et spécifications importantes (DIN EN / ISO / DVGW etc.)



Données techniques

Tension de contrôle
0,5 - 8,0 kV par incréments de 0,5 kV (ISOTEST® act 8.0)
7,5 - 35,0 kV par incréments de 2,5 kV (ISOTEST® act 35)
plages de tensions de contrôle alternatives disponibles sur demande

Canal de contrôle
jusqu’à 6 canaux de contrôle (maître / esclave)

Tension d’alimentation
100 – 240 VAC / 47 – 63 Hz (entrée à large plage)
ou 90 – 375 VDC

Alimentation (dépendant de la charge)
< 100 W

Entrées
activation externe de la tension de contrôle à l’aide d’un interrupteur de contact ou 24 VDC

Sorties
contact inverseur sans potentiel pour l’alarme pore
contact inverseur sans potentiel pour un contrôle opérationnel

Durée d’utilisation
3 équipes

Vitesse de contrôle
jusqu’à 1200 mm/s

Réglage de la tension de contrôle
adaptation dépendant de la charge (continu)

Adaptation de la charge
option de sélection du filtre pour une adaptation optimale à des conditions de contrôles individuels

Indication de la porosité
signal optique sur l’écran
contact sans potentiel pour les dispositifs de signalisation externes

Options supplémentaires
compteur de pores
menu multilingue
indication de la durée du contrôle (actuel et total)
indication du prochain service

Température ambiante autorisée
0° C ... +50° C (constante thermique > 10 K/h)

Humidité de l’air
max. 60 % humidité de l’air relative à 30° C

Dimensions du boîtier (L x l x H)
380 x 210 x 300 mm

Poids
12 kg



Modifications dans le cadre de progrès techniques réservées.
