Détecteur de porosité pour revêtement de tubes ISOTEST act P2

à brossede haute tensionen ligne

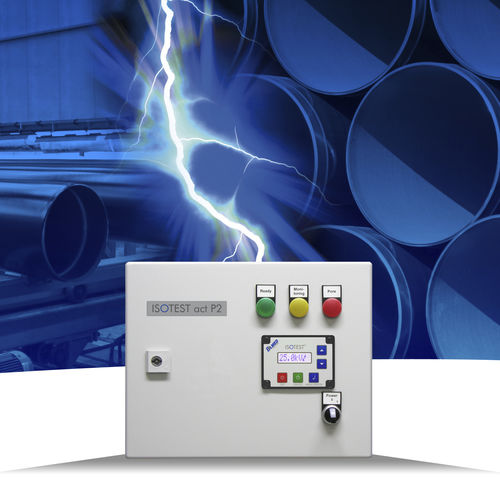

Détecteur de porosité stationnaire ISOTEST® act P2
... une impulsion pour tous

■ Détection de porosité des revêtements FBE et PE/PP (en trois couches) avec un appareil compact
■ Tensions de contrôle : 2,5 kV, 3,0 kV, 3,5 kV, 4,0 kV, 10,0 kV, 15,0 kV, 20,0 kV, 25,0 kV
■ Technologie d’impulsion à haute tension, sans charge électrostatique
■ Contrôle selon DIN 30670
■ Contrôle de revêtements encrassés, humides et faiblement conducteurs
■ Jusqu’à 6 canaux de contrôle – synchronisation de plusieurs appareils (mode maître/esclave)
■ Mise à la terre « Phantom » sans mise à la terre directe nécessaire
■ Activation/désactivation externe de la tension de contrôle
■ Sensibilité ajustable et fonctions filtre

N° d’art. 0111000003


Caractéristiques

Des revêtements de tuyaux tels que le FBE et PE / PP en trois couches peuvent être contrôlés de manière fiable en ce qui concerne les pores et autres dommages.

Vous pouvez compter sur...
■ Un appareil compact tout-en-un (commande et générateur haute tension dans un seul boîtier)
■ Adapté pour une opération continue (trois équipes)
■ Contrôle de la porosité/fuite de matériaux non ou faiblement conducteurs
■ Sécurité élevée grâce à la tension pulsée et à la commande intelligente de l’énergie
■ Tension de contrôle stable même sous conditions exigeantes, régulée par l’énergie dépendante de la charge
■ Vitesse de contrôle élevée grâce à une fréquence de répétition pulsée optimale
■ Détection des plus petits pores et fissures avec usure minimale du matériel
■ Charges électrostatiques radiées grâce à la technologie d’impulsion et mise à la terre correcte
■ un contrôle d’objets complètement revêtus – même sans mise à la terre directe – rendu possible par l’option mise à la terre « Phantom »

Tous les détecteurs de porosité ont passé avec succès des tests complets dans le secteur de la sécurité et CEM. Ils sont tous porteurs du label CE et répondent aux exigences de toutes les normes et spécifications importantes (DIN EN / ISO / DVGW etc.)


Données techniques

Tensions de contrôle
2,5 kV / 3,0 kV / 3,5 kV / 4,0 kV / 10,0 kV / 15,0 kV / 20,0 kV / 25,0 kV
tensions de contrôle alternatives disponibles sur demande

Canal de contrôle
jusqu’à 6 canaux de contrôle (maître / esclave)

Tension d’alimentation
100 – 240 VAC / 47 – 63 Hz (entrée à large plage)
ou 90 – 375 VDC

Alimentation (dépendant de la charge)
< 100 W

Entrées
activation externe de la tension de contrôle à l’aide d’un interrupteur de contact ou 24 VDC

Sorties
contact inverseur sans potentiel pour l’alarme pore
contact inverseur sans potentiel pour un contrôle opérationnel

Durée d’utilisation
3 équipes

Vitesse de contrôle
jusqu’à 1200 mm/s

Réglage de la tension de contrôle
adaptation dépendant de la charge (continu)

Adaptation de la charge
option de sélection du filtre pour une adaptation optimale à des conditions de contrôles individuels

Indication de la porosité
signal optique sur l’écran
contact sans potentiel pour les dispositifs de signalisation externes

Options supplémentaires
compteur de pores
menu multilingue
indication de la durée du contrôle (actuel et total)
indication du prochain service

Température ambiante autorisée
0° C ... +50° C (constante thermique > 10 K/h)

Humidité de l’air
max. 60 % humidité de l’air relative à 30° C

Dimensions du boîtier (L x l x H)
380 x 210 x 300 mm

Poids
12 kg



Modifications dans le cadre de progrès techniques réservées.
