Stroboscope numérique DRELLOSCOP 3020

de haute intensitéavec lampe séparéeétanche

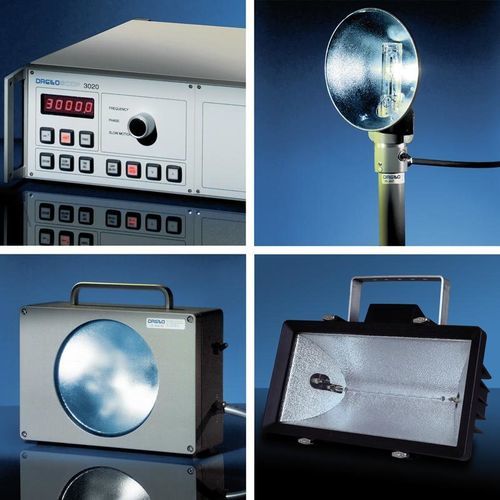

Système de stroboscope industriel haute performance DRELLOSCOP 3020
... haute performance – multiples possibilités

• sélection de différentes lampes pour des applications industrielles individuelles
• illumination de grande surface avec une intensité de lumière jusqu‘à 12750 lux (@ 100 cm)
• fréquence de flashs jusqu’à 416 Hz / 25000 min-1
• commande interne ou externe de la fréquence de flash
• fonction d’observation au ralenti (slow-motion)
• déphasage réglable entre déclenchement externe et flash
• sortie d’impulsions d’horloge pour synchronisation d’autres appareils
• fonctionnement maître/esclave (p. ex. avec DRELLOSCOP 3018)
• télécommande (en option)
• interface série RS-232 (en option)

Caractéristiques

DRELLOSCOP 3020 – Le système stroboscopique robuste et puissant propose trois modèles de lampes au choix et est ainsi conçu pour différentes applications industrielles. La fréquence du flash peut être commandée en interne ou en externe. Un signal de sortie est fourni pour la synchronisation d’appareils externes. La fonction ralenti (slow motion) et le déphasage disponibles en cas de déclenchement externe du DRELLOSCOP 3020 offrent des possibilités individuelles pour de nombreux domaines d‘application, par exemple l‘analyse des vibrations, la mesure de la vitesse de rotation, l‘étude de la cavitation et le contrôle qualité.

Fonctions

• commande interne ou externe de la fréquence de flash
• sortie d’impulsions d’horloge pour la synchronisation d’autres appareils
• fonction d’observation au ralenti (slow-motion) en mode déclenchement externe
• déphasage réglable entre déclenchement externe et flash

Données techniques


Unité de commande DRELLOSCOP 3020

Alimentation
230 VAC, 50 – 60 Hz (en option 115 VAC)
Puissance absorbée
900 W max.
Dimensions incl. poignée (L x H x P)
450 x 133 x 375 mm
Poids
env. 17 kg
Gamme de fréquence en Hz / min-1
0,5 – 416 Hz / 30 – 25000 min-1 (HL 4037 / LE 4040 / mode automatique)
0,5 – 240 Hz / 30 – 14400 min-1 (LE 4047)
Réglage interne de la fréquence
bouton rotatif
Réglage externe de la fréquence
capteur externe, impulsions positives, 0,5 – 30 Vs ou tension sinusoïdale 1 – 60 Vss
Sortie de déclenchement
12 V positif, en forme d‘aiguille, résistance interne env. 1 kΩ
Affichage
numérique à 5 chiffres, 7-segment d‘affichage,
affichage en Hz / min-1
Déphasage
0° – 360° (en mode déclenchement externe)
Fonction d’observation au ralenti
fréquence de battement ± 5,000 Hz (en mode déclenchement externe)
Durée de flash
10 – 25 μs
Interface série
RS-232 (en option)
Température d‘utilisation
0° ... +50° C
Température de stockage
-20° ... +70° C
Certification
CE


Lampe portable HL 4037

Intensité de lumière
12750 lux max. (à une distance de 100 cm)
Surface illuminée
Ø env. 820 mm (à une distance de 100 cm)
Dimensions
Poignée: Ø 40 mm, longueur 120 mm, avec filetage pour trépied
Réflecteur: 200 mm, longueur totale 380 mm
Poids
env. 1,6 kg (incl. câble de raccordement de 6 m et fiche)
Source de lumière
tube flash à quartz 305-1


Lampe étanche aux projections d‘eau LE 4040

Intensité de lumière
12750 lux max. (à une distance de 100 cm)
Surface illuminée
Ø env. 820 mm (à une distance de 100 cm)
Dimensions (L x H x P)
330 x 230 x 110 mm
Poids
env. 6 kg (incl. câble de raccordement de 6 m et fiche)
Classe de protection
IP67
Source de lumière
tube flash à quartz 305-1


Lampe à faisceau large étanche aux projections d‘eau LE 4047

Intensité de lumière
5300 lux max. (à une distance de 100 cm)
Surface illuminée
env. 2200 x 1065 mm (à une distance de 100 cm)
Dimensions (L x H x P)
465 x 185 x 250 mm
Poids
env. 7,4 kg (incl. câble de raccordement de 6 m et fiche)
Classe de protection
IP55
Source de lumière
tube flash à quartz 103-1



Sous réserve de modifications techniques.
