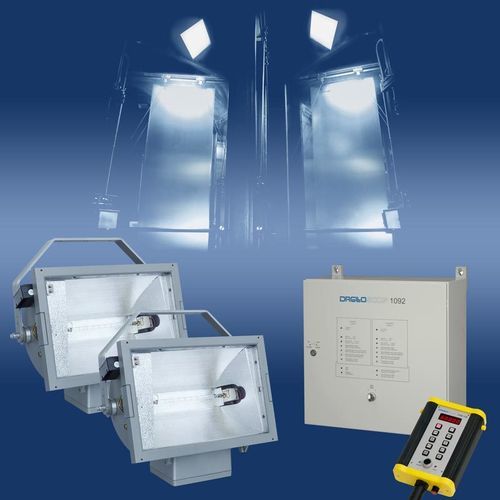

Stroboscope pour la vision industrielle DRELLOSCOP 1092

stationnairede haute intensitéavec lampe séparée

Système de stroboscope pour les applications industrielles de grande dimensions et l'industrie sidérurgique DRELLOSCOP 1092

• intensité lumineuse élevée et illumination maximale pour les applications industrielles sur de grandes surfaces et l'industrie sidérurgique
• contrôle visuel de la qualité et indication des défauts de surface (par exemple, marques de rouleaux récurrentes, traces de broutage, dépôts de calamine ou gouttes d'émulsion)
• conception industrielle robuste et résistante aux projections d'eau pour un fonctionnement continu
• unité électronique pour montage mural avec affichage détaillé de l'état
• au choix avec une ou deux lampes à faisceau large LE 4149 incl. support de montage
• aucune ventilation externe des tubes flash haute performance n'est nécessaire et donc aucune salissure de l'intérieur de la lampe
• conception modulaire favorisant la maintenance
• utilisation simple via unité de télécommande 1090 FB incl. fixation magnétique
• fréquence de flashs jusqu’à 130 Hz / 7800 min-1
• (déclenchement externe jusqu’à 2080 Hz avec diviseur de fréquences)
• commande interne ou externe de la fréquence de flash
• fonction d’observation au ralenti (slow-motion)
• déphasage réglable entre déclenchement externe et flash
• intensité lumière réglable
• fonction d'arrêt automatique

Données techniquesDonnées techniques

Alimentation
230 VAC, 40 – 60 Hz (en option 115 VAC)
Puissance absorbée
1600 W max.
Dimensions (L x H x P)
unité électronique: 500 x 500 x 210 mm
lampe LE 4149 (sans support de montage): env. 560 x 500 x 320 mm
unité de télécommande 1090 FB: 210 x 290 x 90 mm
Poids
unité électronique: env. 16 kg
lampe LE 4149: env. 16 kg
unité de télécommande 1090 FB: env. 2,5 kg
Gamme de fréquence en Hz / min-1
60 – 130 Hz / 3600 – 7800 min-1
Réglage interne de la fréquence
bouton rotatif sur la unité télécommande 1090 FB
Réglage externe de la fréquence
impulsions 0,5 – 30 Vs ou tension continue 0 – 10 V,
(courant de commande 0 – 20 mA en option),
fréquence d'entrée min. 60 Hz – max. 2080 Hz avec diviseur de fréquences
Affichage
numérique à 5 chiffres, 7-segment d‘affichage sur la unité télécommande 1090 FB,
affichage en Hz / min-1
Déphasage
0° – 360° (en mode déclenchement externe)
Fonction d’observation au ralenti
fréquence de battement ± 9,500 Hz (en mode déclenchement externe)
Fonction d'arrêt automatique
activable – 2,5 min.
Durée de flash
env. 50 μs
Énergie de flash
5,5 J max., réglable en continu
Intensité de lumière (par lampe / dépendant de la fréquence)
1780 lux max. (@ 150 cm)
1000 lux max. (@ 200 cm)
640 lux max. (@ 250 cm)
Surface illuminée (par lampe)
env. 2430 x 1290 mm (@ 150 cm)
env. 3240 x 1720 mm (@ 200 cm)
env. 4050 x 2150 mm (@ 250 cm)
Source de lumière (par lampe)
tube flash à quartz haute performance 106-1
Température d‘utilisation
0° ... +40° C
Température de stockage
-20° ... +70° C
Classe de protection
IP54
Certification
CE



Sous réserve de modifications techniques.
