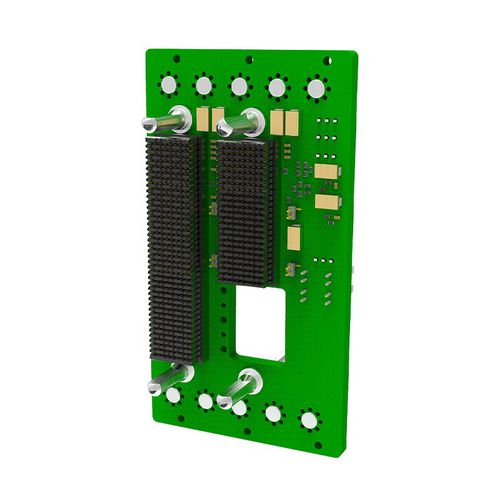

Fond de panier PCIe 1SVX302AMP-1X31

OpenVPX01-05 emplacements

Conçu en conformité avec SOSA, ce fond de panier 3U offre 2 emplacements de carte enfichable (PIC) pour prendre en charge les initiatives MOSA et CMOSS du ministère de la Défense. Le fond de panier prend en charge les signaux à haut débit sur tous les chemins de données et l'ouverture VITA 67.3c dans l'emplacement 2. Caractéristiques du produit Profils d'emplacement conformes à la norme technique SOSA version 1.0 "Connecteurs à paroi mince sur le connecteur VPX de la tranche inférieure avant sur les emplacements avec ouvertures VITA 67.3 pour permettre aux cartes non VITA 67.3 de s'y brancher. Carte-mère OpenVPX 3U à deux slots alignée sur SOSA - Slot 1 : SLT3-PAY-1F1F2U1TU1T1U1T-14.2.16-n, I/O Intensive Slot - Slot 2 : SLT3-PAY-1F1U1S1SU2F1H-14.6.11-n, Compute Intensive Payload Slot Longueur appariée, faible skew des horloges REF et AUX En-tête IPMC pour gestionnaire de châssis externe Goujons d'alimentation Liens des plans de contrôle et de données routés, conçus pour des débits de données de 25 Gbps et support Les liens du plan d'extension routé supportent les débits de données PCIe Gen-4 Les liaisons du plan d'extension acheminées prennent en charge les débits de données PCIe Gen-4 Ports série de maintenance acheminés vers un en-tête Les signaux non routés passent par les connecteurs des modules de transition arrière et sont configurés pour prendre en charge les RTM ou les câbles Meritec
