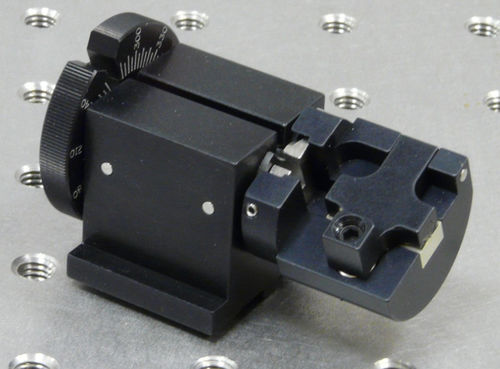

Système de positionnement 3 axes MDE718

optiquerotatifpour fibre optique

-Conception fendue pour faciliter l'insertion et le retrait de la fibre -Rotation complète sur 360 résolution d'environ 0,1° -Fibre maintenue dans la rainure en V par un seul bras de serrage -Fibre maintenue dans la rainure en V par un seul bras de serrage -Le bloc en V peut être recentré par l'utilisateur -S'intègre aux platines de flexion de la série Elliot Gold™ Un rotateur de fibres économique conçu pour l'alignement de rotation moins exigeant des composants sensibles à l'angle. Il peut être utilisé partout où une rotation stable et précise des fibres (US : fiber) est nécessaire. Tous les accessoires sont compatibles avec les platines à flexion de la série Elliot Gold™. La hauteur de l'axe optique est de 18 mm au-dessus de la surface de la plateforme et sur la ligne centrale de la fente de localisation. Le cas échéant, une languette de positionnement fait partie de l'accessoire. Un système de serrage standard est utilisé et est fourni avec les platines de flexion et les plates-formes accessoires. Caractéristiques techniques Réglage de la rotation 360° Résolution de l'image environ 0,1 degré Fixation des fibres Fibre maintenue dans la rainure en V par un seul bras de serrage Autres options Rainures en V sur mesure Kits de mise à niveau OEM pour les épisseurs par fusion afin de faciliter l'épissage des fibres PM Versions personnalisées compatibles avec les mandrins de fibre Jeu de pinces (modèle MDE154)
