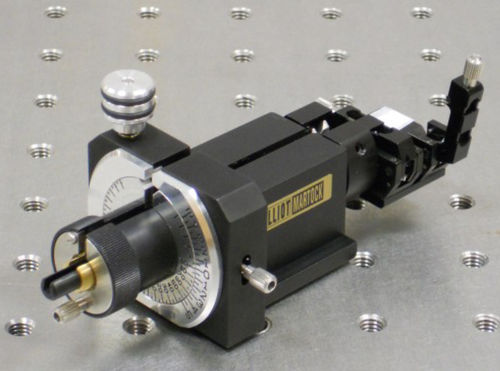

Rotateur de fibre optique haute précision MDE717-RH

-Conception fendue pour faciliter l'insertion et le retrait de la fibre -Rotation complète sur 360 -Vis de réglage fin avec une résolution de 5 secondes d'arc -Bloc V préréglé sur l'axe avec une erreur de concentricité inférieure à 1 µm -Le bloc V peut être recentré par l'utilisateur -S'intègre aux platines de flexion de la série Elliot Gold™ Conçu pour les rotations et les alignements les plus exigeants de composants sensibles à l'angle. Il peut être utilisé partout où une rotation stable et précise des fibres (US : fiber) est nécessaire. Le populaire rotateur de fibres MDE717 est une version mise à jour de l'original et offre la même rotation très précise dans un boîtier plus stable. Tous les accessoires sont compatibles avec les platines de flexion de la série Elliot Gold™. La hauteur de l'axe optique est de 18 mm au-dessus de la surface de la plateforme et sur la ligne centrale de la fente de localisation. Le cas échéant, une languette de positionnement fait partie de l'accessoire. Un système de serrage standard est utilisé et est fourni avec les platines de flexion et les plates-formes accessoires. Le jeu de pinces (MDE154) est disponible séparément si nécessaire. Caractéristiques techniques Réglage de la rotation 360° Réglage grossier Échelle gravée ± 90°, vernier à 30 minutes d'arc Réglage fin Vis avec une résolution de 5 secondes d'arc Gamme de mesure ± 5° Fixation des fibres Fibre maintenue dans une double rainure en V par deux bras de serrage Charge de la pince Réglable de 25 g à 125 g Bloc en V préréglé sur l'axe avec une erreur de concentricité inférieure à 1 µm Le bloc en V peut être recentré par l'utilisateur Rainure en V standard pour 125/250 µm montée Le manchon à ressort fendu retient la fibre dans la fente à l'extrémité de contrôle et empêche l'encrassement pendant la rotation Autres options Rainures en V sur mesure Kits de mise à niveau OEM pour les épisseurs par fusion afin de faciliter l'épissage des fibres PM Version fibre connectée
