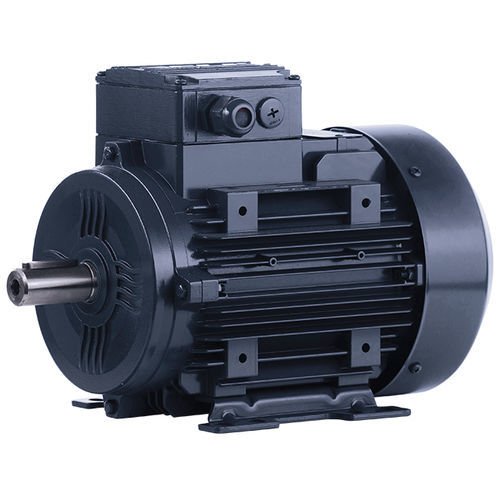

Moteur 3-phases 3EL100L seriesà induction400V460 V
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- AC/DC
- 3-phases
- Type
- à induction
- Voltage
- 400V, 460 V, 230 V
- Indice de protection
- IP55
- Construction
- en aluminium, à cage d'écureuil
- Classes de rendement
- IE3
- Nombre de pôles
- 4 pôles, 6 pôles, 2 pôles
- Application
- pour applications industrielles
- Autres caractéristiques
- basse tension, à haut rendement, fort couple
- Puissance
Max: 3,48 kW
(4,731 hp)Min: 1,5 kW
(2,039 hp)- Intensité
Max: 10,8 A
Min: 3,45 A
- Couple
9,85 Nm, 14,49 Nm, 15 Nm, 19,76 Nm
(7,265 ft.lb, 10,6873 ft.lb, 11,0634 ft.lb, 14,5742 ft.lb)- Vitesse de rotation
Max: 3 495 rpm
(21 959,73 rad.min-1)Min: 955 rpm
(6 000,44 rad.min-1)- Diamètre
193 mm
(7,6 in)- Température de fonctionnement
Max: 40 °C
(104 °F)Min: -15 °C
(5 °F)
Description
Forme de la structure B5 / B3 / B35 / B34
Position de la boîte à bornes en haut
Taille du cadre 100
Fréquence 50 Hz
Moment d'inertie 0,00450 kg.m²
Charge 4/4 3/4 1/2
Rendement 87,1 % 87,1 % 87,1 % 87,1 % Facteur de puissance 0,89
Facteur de puissance 0,89
Classe d'isolation F (155°C)
Elévation de température B (80°K)
Altitude maximale 1000 m
Méthodes de refroidissement IC 411
Niveau de pression acoustique 62 dB(A)
Vibration Classe A
Cycle de service S1 (service de fonctionnement continu)
Facteur de service 1,20
Sens de rotation : sens horaire
Poids du moteur 23,0 kg
Roulements DS (6206 ZZ) NS (6206 ZZ)
---
