Moteur à induction 3EL063M series
3-phases400V460 V

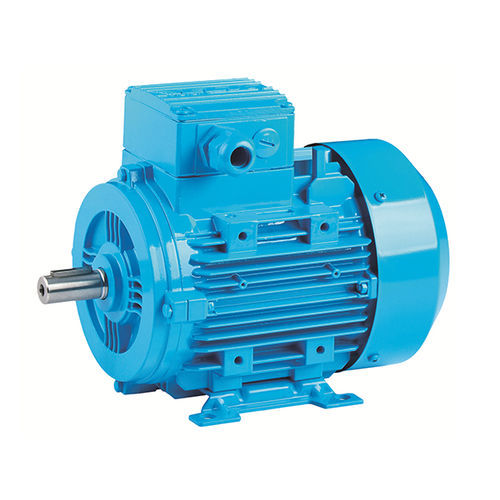

Moteur à induction - 3EL063M series - ELK Motor - 3-phases / 400V / 460 V
Moteur à induction - 3EL063M series - ELK Motor - 3-phases / 400V / 460 V
Moteur à induction - 3EL063M series - ELK Motor - 3-phases / 400V / 460 V - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
à induction, 3-phases
Voltage
400V, 460 V, 380V
Construction
en aluminium, à cage d'écureuil
Indice de protection
IP55
Classes de rendement
IE3
Nombre de pôles
4 pôles, 2 pôles
Refroidissement
autoventilé
Application
pour applications industrielles
Autres caractéristiques
basse tension, fort couple
Puissance

Max: 0,29 kW
(0,39 hp)

Min: 0,12 kW
(0,16 hp)

Intensité

Max: 1,13 A

Min: 0,36 A

Couple

0,61 Nm, 0,82 Nm, 0,85 Nm, 1,22 Nm
(0,449913 ft.lb, 0,604801 ft.lb, 0,626928 ft.lb, 0,899826 ft.lb)

Vitesse de rotation

1 405 rpm, 1 695 rpm, 1 705 rpm, 2 800 rpm, 3 400 rpm
(8 827,8754 rad.min-1, 10 649,9991 rad.min-1, 10 712,8309 rad.min-1, 17 592,9189 rad.min-1, 21 362,83 rad.min-1)

Diamètre

119 mm
(4,69 in)

Température de fonctionnement

Max: 40 °C
(104 °F)

Min: -15 °C
(5 °F)

Description

Forme de la structure B5 / B3 / B35 / B34 Position de la boîte à bornes TOP Taille du cadre 063 Fréquence 50 Hz Moment d'Inertie 0.00012 kg.m² Charge 4/4 3/4 1/2 Rendement 70.0 % 70.0 % 70.0 % Facteur de puissance 0,77 Facteur de puissance 0,77 Classe d'isolation F (155°C) Elévation de température B (80°K) Altitude maximale 1000 m Méthodes de refroidissement IC 411 Niveau de pression acoustique 51 dB(A) Classe de vibration A Cycle de service S1 (service de fonctionnement continu) Facteur de service 1,20 Sens de rotation : sens horaire Poids du moteur 3,80 kg Roulements DS (6201 ZZ) NS (6201 ZZ)

---

Ceci est une traduction automatique  (voir l’original en anglais)
