Générateur électrique synchrone E-Pack DS

de tensionrefroidi par airrefroidi par eau

Vue d'ensemble
Gamme complète de moteurs électriques basse et haute tension (400 V à 15 kV) de 37 kW à 35 000 kW et de générateurs synchrones jusqu'à 15 kV et 65 000 kVA (65 MVA). ELIN Motoren fournit des machines non classées sécurité et classées sécurité, configurées sur mesure. Les équipements peuvent être qualifiés pour des conditions accidentelles (LOCA, ANLE), des séismes et des ambiances dégradées incluant l'exposition aux radiations, par calcul et/ou tests afin de satisfaire aux exigences réglementaires et spécifiques au type de réacteur.

Machines pour le fonctionnement normal de l'usine ainsi que pour les situations d'accident

• Entraînements pour pompes primaires / pompes principales du circuit primaire
• Pompes d'alimentation, pompes de condensat, pompes d'alimentation au démarrage
• Pompes d'eau de refroidissement principales et auxiliaires
• Groupes moteur/générateur
• Entraînements auxiliaires dans les îlots nucléaire et conventionnel (pompes à vide condenseur, pompes pour circuits de refroidissement fermés, pompes auxiliaires d'alimentation et de condensat, ventilateurs de canaux bus, ventilations HVAC, moteurs d'engrenage turbine)
• Entraînements liés à la sûreté tels que pompes d'évacuation thermique du confinement, pompes d'injection de sécurité, pompes d'injection borique et entraînements de groupes électrogènes d'urgence

Notre expertise en technologie des centrales nucléaires

• Adaptation sur mesure des conceptions de machines pour répondre aux exigences applicatives
• Connaissance approfondie des codes et normes nucléaires au niveau mondial
• Méthodes analytiques et de qualification éprouvées pour les conditions accidentelles et sismiques
• Conformité aux exigences strictes de documentation et de traçabilité
• Standards élevés en exécution de soudure et de revêtement
• Qualifications existantes pour les conditions d'accident (LOCA, ANLE, irradiation)
• Solutions de retrofit et de remplacement avec adaptation d'interfaces et restauration des qualifications antérieures

Générateurs et moteurs pour applications SMR à l'ère de l'IA
Les Small Modular Reactors (SMR) fournissent une énergie compacte, scalable et bas carbone, adaptée au déploiement modulaire et à des usages tels que les centres de données. ELIN Motoren propose des machines optimisées pour les contraintes SMR : faible encombrement, intégration modulaire et mise en service progressive.

Avantages des SMR pour les applications énergétiques modernes
Avantages techniques :

• Conception compacte et faible besoin d'espace
• Exploitation modulaire pour une gestion flexible des charges
• Systèmes de sécurité passifs reposant sur des mécanismes de refroidissement naturels
• Adaptation aux sites isolés et à l'intégration hybride avec les énergies renouvelables

Qualification nucléaire – Portfolio complet
Les moteurs et générateurs peuvent être entièrement qualifiés pour des applications nucléaires sur l'ensemble du cycle de vie.

Périmètre de qualification

• Exploitation sous températures extrêmes, humidité élevée et atmosphères de vapeur
• Qualification sismique pour résistance aux séismes
• Qualification en conditions d'accident (LOCA, ANLE)
• Résistance aux radiations (irradiation) sur la durée de vie
• Fourniture de machines classées sécurité pour fonctions critiques

Normes et réglementations
KTA 1401, RCC-E, NSQ, NQA-1, ISO 19443, 10 CFR 50 App. B, 10 CFR 21

Application dans les installations SMR

• Générateurs : Conceptions synchrones jusqu'à 65 MVA, tensions jusqu'à 15 kV
• Moteurs : Pour toutes les applications auxiliaires et de process nucléaires dans tous les environnements et conditions d'accident, à partir de 37 kW pour systèmes basse et haute tension

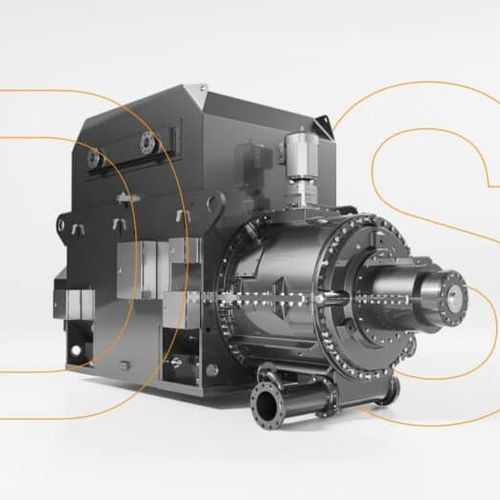

E-Pack DS : unité compacte d'entraînement et de générateur
Développé avec Voith, l'E-Pack DS intègre machine électrique et boîte de vitesses en une unité synchronisée compacte et préassemblée qui réduit l'encombrement et facilite l'intégration — particulièrement adaptée aux configurations SMR.

Caractéristiques

• Puissance jusqu'à 40 MW
• Boîte de vitesses intégrée pour un design compact
• Vormonté pour une installation rapide
• Optimisé pour un rendement élevé et une maintenance réduite

Générateurs disponibles (extrait)

• HSJ – Générateur synchrone à pôles saillants haute tension, refroidissement par air. IC01/ODP, 4 pôles, jusqu'à 10 MVA, jusqu'à 15 kV, IEC60034
• HTJ – Générateur synchrone à rotor tambour haute tension, refroidissement par air. IC01/ODP, jusqu'à 15 kV, jusqu'à 16 pôles, jusqu'à 64 MVA, IEC60034
• HSV – Générateur synchrone à pôles saillants haute tension, auto-refroidi avec prise de canal. IC31/TEPV, jusqu'à 15 kV, jusqu'à 25 MVA, jusqu'à 50 pôles, IEC60034
• HTV – Générateur synchrone à rotor tambour haute tension, refroidissement air avec prise de canal. IC31/TEPV, jusqu'à 15 kV, jusqu'à 25 MVA, jusqu'à 50 pôles, IEC60034
• HTL – Générateur synchrone à rotor tambour haute tension, refroidissement air-air. IC611/TEAAC, 4 pôles, jusqu'à 15 kV, jusqu'à 65 MVA, IEC60034

Moteurs électriques disponibles (extrait)

• HKG – Asynchrone à cage, haute tension, refroidissement par ailettes. IC411/TEFC, 0–3600 tr/min, jusqu'à 13,8 kV, jusqu'à 2500 kW, IEC60034
• HKR – Asynchrone à cage, haute tension, refroidissement tubulaire. IC511/TEAAC, jusqu'à 10 000 kW, jusqu'à 15 kV, jusqu'à 3600 tr/min, IEC60034
• HKL – Asynchrone à cage, haute tension, refroidissement air-air. IC611/TEAAC, jusqu'à 15 kV, jusqu'à 15 000 kW, jusqu'à 3600 tr/min, IEC60034
• HKH – Asynchrone à cage, haute tension, refroidissement par eau. IC7A0W7/TEWC, 3,3–10 kV, jusqu'à 2000 tr/min, jusqu'à 3000 kW, IEC60034
• HKM – Asynchrone à cage, haute tension, refroidissement air-eau. IC81W/TEAWC, jusqu'à 15 kV, jusqu'à 35 000 kW, jusqu'à 3600 tr/min, IEC60034
• MKG – Asynchrone basse tension, refroidissement par ailettes. IC411/TEFC, 55–1600 kW, jusqu'à 1 kV, jusqu'à 3600 tr/min, IEC60034
• MKM – Asynchrone basse tension, refroidissement air-eau. IC81W/TEAWC, jusqu'à 1 kV, jusqu'à 5000 kW, jusqu'à 3600 tr/min, IEC60034

Caractéristiques techniques / spécifications (extrait)

• Plage de tension moteurs : 400 V à 15 kV
• Plage de puissance moteurs : 37 kW à 35 000 kW
• Générateurs : jusqu'à 15 kV, jusqu'à 65 000 kVA (65 MVA)
• E-Pack DS : entraînement compact + boîte de vitesses intégrée, jusqu'à 40 MW, préassemblé
• Capacités de qualification : températures élevées, forte humidité, atmosphères de vapeur, qualification sismique, conditions d'accident (LOCA, ANLE), résistance aux radiations
• Normes / références : IEC60034, KTA 1401, RCC-E, NSQ, NQA-1, ISO 19443, 10 CFR 50 App. B, 10 CFR 21
• Applications typiques : pompes primaires, pompes d'alimentation/condensat, pompes de refroidissement, groupes moteur/générateur, entraînements auxiliaires, pompes d'évacuation thermique du confinement et autres entraînements liés à la sûreté
• Adaptation SMR : faible encombrement, exploitation modulaire, intégration hors réseau ou hybride
