Mesureur d'épaisseur de paroi MiniTest series

de tuyaupour matériaux non-ferreuxde matières plastiques

MiniTest FH

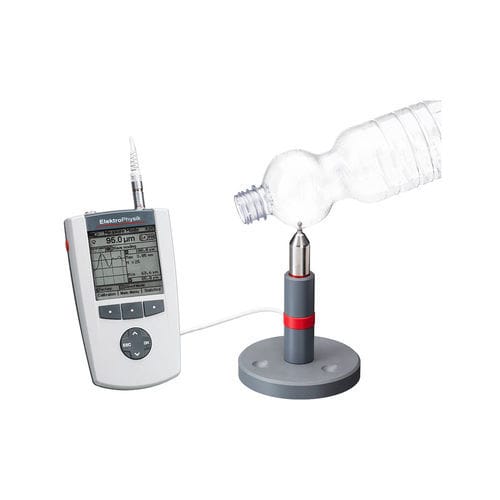

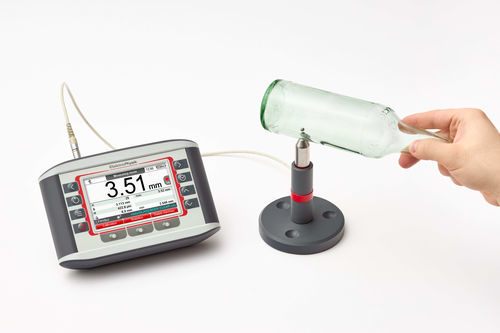

Appareil de mesure d’épaisseur de paroi professionnel pour mesures non destructives jusqu’à 24 mm. Avec le MiniTest FH, mesurez confortablement l’épaisseur des matériaux non magnétiques tels que le verre, le plastique, l’acier inoxydable et les matériaux composites. Même des pièces à géométrie complexe peuvent être mesurées.

Aperçu

MiniTest FH : La mesure de l’épaisseur des parois devient encore plus pratique

Grâce aux sondes intélligentes SIDSP, le MiniTest FH offre une précision et une reproductibilité élevées en compensant les effets de température de l’environnement de mesure et de l’objet à mesurer. Les sondes sont équipés d’une pointe en carbure, ce qui les rend très résistantes à l’usure.

Fonctionnement du MiniTest FH : La détermination de l’épaisseur se fait par la mesure de la distance entre une bille ou un fer de référence et la pointe de la sonde. La bille de référence est attirée par un aimant puissant, installé directement derrière la pointe de la sonde.

Les billes de référence en acier sont traitées par un procédé spécial d’ElektroPhysik et permettent ainsi d’obtenir une reproductibilité des valeurs de mesure jusqu’à 0,5 %.

Des caractéristiques spéciales telles qu’une fonction d’étalonnage automatique pour l’étalonnage du zéro et le transfert direct des valeurs de mesures dans un tableur ou un système CAQ complètent le confort d’utilisation élevé offert par le fonctionnement intuitif du menu.

Emploi
Mesure non destructive de l’épaisseur de parois de:
• matériaux non magnétiques tels que le plastique, le verre, la céramique, les métaux non ferreux…
• toutes sortes de corps creux tels que des bouteilles, des canettes en aluminium, des récipients en verre et en plastique à géométries complexes…
• pièces thermoformées telles que des gobelets, des boites, des plats…
• pièces en plastique, moulées par injection, matériaux composites à fibres, métaux non ferreux, etc., par ex. dans le domaine de l’automobile (carters de transmission, pièces de carrosserie et d’habitacle), dans le domaine de l’avionique (pièces de turbine, chambres de combustion, tuyaux à haute pression), dans le domaine médical…
• Parties de turbines

Caractéristiques

• Mesure de haute précision de l’épaisseur des parois jusqu’à 24 mm
• Précision et répétabilité exceptionnelles grâce au traitement numérique du signal intégré au capteur (SIDSP®)
• 2 millions de lectures stockées dans plus de 200 lots
• Jusqu’à 20 lectures par seconde
• Sondes résistantes à l’usure grâce à des pointes de sonde durcies
• Importation directe des données dans le logiciel d’évaluation
• Interfaces Bluetooth, USB et RS 232 C
• Protection IP 65

Fourniture standard - appareil de base

• MiniTest FH unité de base
• Mallette en plastique solide pour le transport et le stockage
• 8 piles AA, type NiMH
• Câble USB pour connexion et chargement

Fourniture standard - sonde FH 4
• Un capteur FH 4
• 3 pièces de référence de précision (env. 0,25 mm, 1 mm et 3 mm)
• Un statif suspendu de mesure pour le capteur FH 4
• 1 paquet de 100 billes de 1,5 mm de diamètre
• 1 paquet de 100 billes de 2,5 mm de diamètre
• 1 paquet de 50 billes de 4 mm de diamètre
• Pour chaque bille de 1,5 mm, de 2,5 mm et de 4 mm de diamètre, un étalon de calibrage à zéro
• Sonde FH 4 M supplémentaire
• 1 pièce de référence de précision (env. 8 mm)
• 1 paquet de 25 billes magnétique de 1,5 mm de diamètre
• 1 paquet de 20 billes magnétique de 3 mm de diamètre
• Etalon de calibrage zéro pour les billes 3mm

Fourniture standard - sonde FH 10
• Un capteur FH 10
• 3 pièces de référence de précision (env. 1 mm, 3 mm et 8 mm)
• Un statif suspendu de mesure pour le capteur FH 10
• 1 paquet de 100 billes de 2,5 mm de diamètre
• 1 paquet de 50 billes de 4 mm de diamètre
• 1 paquet de 25 billes de 6 mm de diamètre
• 1 paquet de 10 billes de 9 mm de diamètre
• Pour chaque bille de 2,5 mm, de 4 mm, de 6 mm et de 9 mm de diamètre, un étalon de calibrage à zéro
• Sonde FH 10 M supplémentaire
• 1 pièce de référence de précision (env. 18 mm)
• 1 paquet de 20 billes magnétique de 4 mm de diamètre
• 1 paquet de 20 billes magnétique de 6 mm de diamètre
