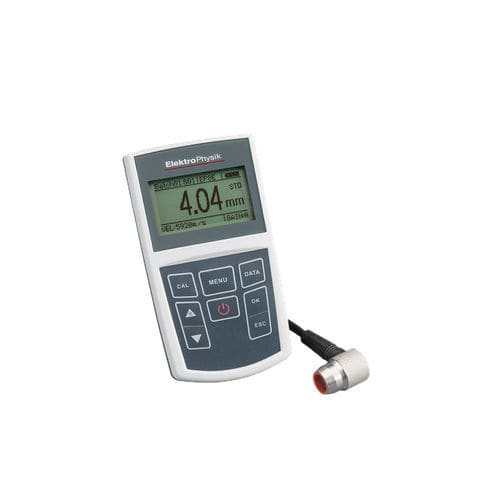

Mesureur d'épaisseur de tuyau MiniTest 400 series

de matières plastiquesde métalde verre

Aperçu
Jauge d'épaisseur à ultrasons basée sur le procédé du temps de propagation d'impulsions ultrasonores. Six types de sondes ultrasonores, 2 à 10 MHz, couvrent une plage de mesure de 0,65 mm à 500 mm. Une sonde haute température permet des mesures sur matériaux jusqu'à 350 °C.

Variantes

• MiniTest 420 – modèle d'entrée avec modes de mesure essentiels.
• MiniTest 430 – fonctions étendues avec mémoire intégrée et interface USB.
• MiniTest 440 – modèle haut de gamme capable de mesurer à travers des revêtements et d'utiliser des sondes echo‑echo.
• MiniTest 450 – modèle haut de gamme avec affichage A et B pour vérification visuelle des échos et analyse avancée.

Reconnaissance automatique des sondes
Les sondes intelligentes sont reconnues automatiquement par l'appareil, ce qui évite une recalibration manuelle lors du changement de sonde.

Balayage continu
Le mode de balayage continu (mode Minimum) permet de détecter rapidement les zones amincies lors du scan de surface.

Détails des modèles

• MiniTest 420 : Modèle de base avec modes Standard et Minimum et mémoire de capacité selon variante.
• MiniTest 430 : Mémoire intégrée 10 groupes × jusqu'à 500 valeurs, interface USB ; modes additionnels Différence, Alarme et Scan.
• MiniTest 440 : Mémoire de données intégrée (10 groupes × jusqu'à 500 valeurs), USB, 5 modes de mesure ; prise en charge des sondes echo‑echo pour mesures en plage fine.
• MiniTest 450 : Affichages A et B pour vérification d'écho, options d'analyse et de documentation avancées, USB et enregistrement des données pour contrôles exigeants.

Emploi

• Mesure d'épaisseur non destructive de matériaux durs tels que métaux, plastiques, verre et céramique.
• Inspection d'épaisseur sur structures creuses (réservoirs, tuyaux, appareils sous pression, etc.).

Caractéristiques

• Plage de mesure : 0,65 mm à 500 mm.
• Fréquences de sonde : 2–10 MHz (six variantes disponibles).
• Sonde haute température : mesures jusqu'à 350 °C.
• Résolution : 0,01 mm (période 0–99,9 mm).
• Vitesse de scan : jusqu'à 10 mesures par seconde.
• Mode Minimum pour localiser les zones amincies (corrosion, piqûres).
• Mode Alarme avec signaux optiques et acoustiques en cas de dépassement de seuils.
• Mode Différentiel pour afficher l'écart par rapport à la valeur cible.
• Enregistreur de données intégré et transmission (modèles 430/440/450).

Modes de mesure

• Standard : Affiche la valeur mesurée actuelle.
• Minimum : Affiche la valeur la plus faible détectée pendant le scan ; adapté à la recherche d'épaisseur minimale et aux surfaces courbes.
• Différentiel : Affiche la différence entre l'épaisseur nominale et l'épaisseur mesurée.
• Alarme (Limite) : Signal optique et acoustique en cas de dépassement ou de non-atteinte des seuils.
• Scan : Mode haute vitesse pour mesures rapides, utile sur matériaux à température élevée.

Fourniture standard

• Appareil MiniTest 420 / 430 / 440 / 450 (selon variante).
• Sonde standard 5 MHz U5.0 pour MiniTest 420/430 ; U5.0E pour MiniTest 440/450.
• Manuel d'utilisation (allemand / anglais ; autres langues selon disponibilité).
• 2 × piles 1,5 V (LR06 / AA).
• Coque de protection en caoutchouc.
• 1 flacon (200 ml) de fluide de couplage avec protection anti‑corrosion.
• Câble de données (pour MiniTest 430 / 440 / 450).
• Logiciel de transmission de données.
• Coffret en plastique.

Caractéristiques techniques

• Plage de mesure : 0,65–500 mm (impulsion‑écho) ; mesures echo‑echo selon variantes.
• Fréquences de sonde : 2–10 MHz.
• Sonde haute température : jusqu'à 350 °C.
• Résolution : 0,01 mm (0–99,9 mm) ; 0,10 mm selon plage et modèle.
• Vitesse de scan : jusqu'à 10 mesures/s.
• Mémoire : modèles 430/440/450 : 10 groupes × jusqu'à 500 valeurs.
• Interface : USB sur modèles à fonctions étendues.
• Alimentation : 2 × piles AA ; autonomie selon conditions d'utilisation.
