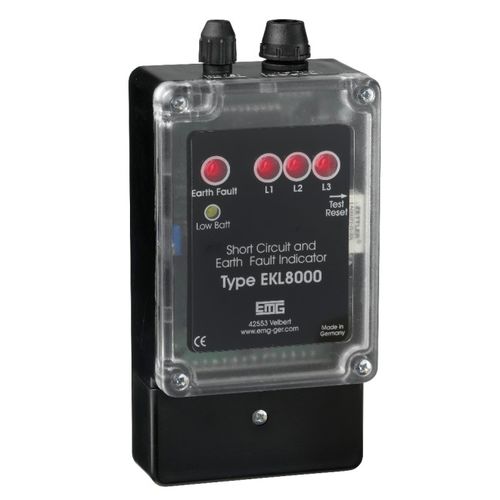

Indicateur de court-circuit EKL8000 series

de défaut de masseà LEDpour montage sur panneau

Le terre-défaut et le type EKS d'indicateur de court-circuit peuvent être employés dans les réseaux radiaux avec un réseaux entrée et d'ouvrir-anneau qui sont solidement mis à la terre ou basse résistance mise à la terre. L'indication des courts-circuits est faite par une LED pour chaque phase. des Terre-défauts sont indiqués par une LED. Le raccordement potentiel-libre entre les sondes de court-circuit à l'unité de visualisation est fait par les câbles à fibres optiques. La sonde de court-circuit peut être montée sur les câbles examinés et non abrités. Le raccordement entre les sondes de terre-défaut et l'unité de visualisation est également fait par les câbles à fibres optiques potentiel-libres. La sonde de terre-défaut doit être montée sur les câbles examinés. Toutes les sondes sont divisibles et peuvent être rétroadaptées sur le câble. Le dispositif d'affichage est actionné par une batterie au lithium échangeable. Alternativement le dispositif d'affichage peut être relié à un approvisionnement de puissance auxiliare. Le terre-défaut et le type EKL8000 d'indicateur de court-circuit peuvent être équipés d'un deuxième relais pour une indication à distance séparée des terre-défauts et des courts-circuits. Le terre-défaut et le type EKL8000 d'indicateur de court-circuit se compose : - Une unité de visualisation pour montrer le terre-défaut et le court-circuit - Type LK (page 17) de trois sondes pour détecter le court-circuit - Un type le (page 18) de sonde pour détecter le terre-défaut
