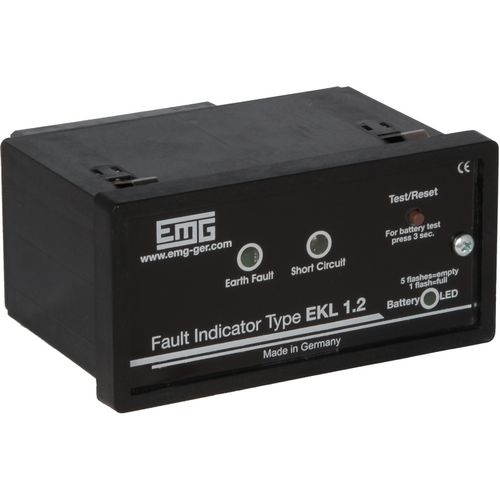

Indicateur de court-circuit EKL series

de défaut de masseà LEDpour montage sur panneau

Le terre-défaut et le type EKL d'indicateur de court-circuit peuvent être employés dans les réseaux radiaux avec un réseaux entrée et d'ouvrir-anneau qui sont solidement mis à la terre ou basse résistance mise à la terre. L'indication des courts-circuits est faite par une ou trois LED. des Terre-défauts sont indiqués par une LED. Le raccordement potentiel-libre entre les sondes de court-circuit et l'unité de visualisation est fait par les câbles à fibres optiques. Les sondes de court-circuit peuvent être montées sur les câbles examinés et non abrités. Le raccordement entre la sonde de terre-défaut et l'unité de visualisation est fait par le câble. La sonde doit être montée sur les câbles examinés. Toutes les sondes sont divisibles et peuvent être rétroadaptées sur le câble. Le dispositif d'affichage est actionné par une batterie au lithium échangeable. Alternativement le dispositif d'affichage peut être relié à un approvisionnement de puissance auxiliare. Le terre-défaut et le type EKL d'indicateur de court-circuit peuvent être équipés d'un deuxième relais pour une indication à distance séparée des terre-défauts et des courts-circuits. Le terre-défaut et le type EKL d'indicateur de court-circuit se compose : - Une unité de visualisation pour montrer des terre-défauts et des courts-circuits - Type LK de trois sondes pour détecter des courts-circuits - Un type Se de sonde pour détecter des terre-défauts Le terre-défaut et le type EKL d'indicateur de court-circuit est disponible dans deux versions : Dactylographiez EKL 1.2 : Court-circuitez l'indication par une LED commune pendant chacune des trois phases Dactylographiez EKL 3.2 : Court-circuitez l'indication par une LED pour chacune des trois phases Les deux versions fournissent à une indication de terre-défaut une LED.
