Ventilateur ATEX SE series

axialantidéflagrantde refroidissement

Aperçu
Ventilateurs axiaux EC antidéflagrants destinés à la ventilation et au refroidissement en environnements industriels à risque d'atmosphère explosive. Les modèles couvrent plusieurs dimensions axiales et débits d'air adaptés aux armoires de commande, aux enceintes et aux applications de ventilation générale, tout en respectant les exigences ATEX.

Certification
Certificat ATEX délivré selon : Directive 2014/34/UE - Annexe III Module B. Marquage de l'équipement : Ex II 3G Ex ec IIc T4 Gc.

Modèles disponibles et spécifications (tableau)

• SE280AN (Ex67) — 280 x 280 x 90 mm / 11 x 11 x 3.5 in — Débit max : 32.28 m3/min / 1 140 CFM — Protections électroniques.

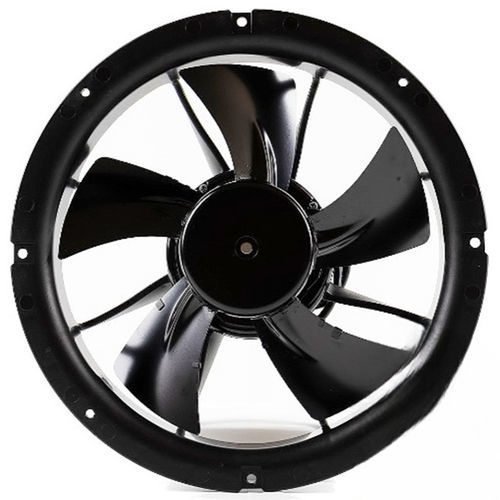

• SE254AP (Ex68) — Ø254 x 89.5 mm / Ø10 x 3.5 in — Débit max : 23.50 m3/min / 830 CFM — Protections électroniques.
• SE172SAP (Ex67) — 172 x 151.8 x 51.6 mm / 6.7 x 2 in — Débit max : 6.22 m3/min / 220 CFM — Protections électroniques.
• SE1238PT (Ex67)(E) — 119 x 119 x 38 mm / 4.7 x 1.5 in — Débit max : 3.17 m3/min / 112 CFM — Protections électroniques.
• SE1225PT (Ex67) — 120 x 120 x 25 mm / 4.7 x 1 in — Débit max : 2.26 m3/min / 80 CFM — Protections électroniques.
• SE938PT (Ex67)(E) — 92 x 92 x 38 mm / 3.6 x 1.5 in — Débit max : 2.43 m3/min / 86 CFM — Protections électroniques.
• SE925PT (Ex67) — 92 x 92 x 25.2 mm / 3.6 x 1 in — Débit max : 1.58 m3/min / 56 CFM — Protections électroniques.
• SE838PT (Ex67) — 80 x 80 x 38 mm / 3.1 x 1.5 in — Débit max : 1.69 m3/min / 60 CFM — Protections électroniques.
• SE825PT (Ex67) — 80 x 80 x 25 mm / 3 x 1 in — Débit max : 1.18 m3/min / 42 CFM — Protections électroniques.

• Nous nous réservons le droit de modifier les données sans préavis.
• Performances soumises à une tolérance de ±10%.

Caractéristiques techniques

• Certification : ATEX (Directive 2014/34/UE - Annexe III Module B).
• Marquage de l'équipement : Ex II 3G Ex ec IIc T4 Gc.
• Type de protection (pour les modèles listés) : Protection électronique.
• Gamme de modèles : SE280AN, SE254AP, SE172SAP, SE1238PT, SE1225PT, SE938PT, SE925PT, SE838PT, SE825PT.
• Plage de dimensions : de 80 x 80 x 25 mm à 280 x 280 x 90 mm.
• Plage de débit d'air (typique selon le tableau) : 1.18 à 32.28 m3/min (env. 42 à 1 140 CFM).
• Tolérance de performance : ±10% selon conditions d'essai.
• Fiches techniques disponibles pour chaque modèle (PDF spécifiques référencés sur la page).
