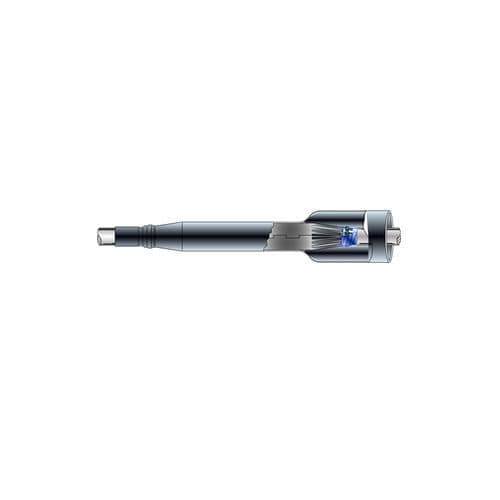

Kit de jonction blindé ELCOTERM GLS 70

isolépour câbles à isolation polymèremoyenne tension

Présentation
Le ELCOTERM GLS 70 est un kit de manchon de jonction droit thermorétractable conçu pour les câbles multipolaires à isolation polymère. Il permet la reconstruction de l'isolant de phase et la restauration du revêtement extérieur grâce à des gaines thermorétractables avec adhésif ; l'adhésif thermofusible assure l'étanchéité de la jonction. La protection mécanique des jonctions pour câbles blindés est assurée par un boîtier de jonction (canister).

Contenu du kit

• Manchons thermorétractables isolants pour chaque phase
• Manchon thermorétractable avec revêtement adhésif pour la protection du revêtement extérieur
• Revêtement adhésif thermofusible pour garantir l'étanchéité
• Boîtier de jonction (canister) pour la protection mécanique des jonctions de câbles blindés (si applicable)

Normes et conformité
Conforme aux normes CENELEC HD 623 et CEI EN 50393.

Caractéristiques techniques

• Technologie : thermorétractable
• Accessoire : jonction
• Type : droit (en ligne)
• Isolation : XLPE
• Armature : Z / sans armature
• Application : jonctions standard de câbles
• Écran : N.A.
• Conducteurs : 4 – multipolaire
• Tension nominale : 1,2 kV

Installation et utilisation
Convient pour des jonctions en ligne sur câbles multipolaires isolés polymère jusqu'à 1,2 kV. Le kit permet de reconstituer l'isolant de phase et de restaurer le revêtement extérieur ; chauffer uniformément pour rétracter la gaine et activer l'adhésif thermofusible. Pour les câbles blindés, installer le boîtier de jonction pour assurer la protection mécanique. L'installation doit être réalisée par du personnel qualifié en respectant les normes et consignes de sécurité applicables.
