Kit de jonction blindé ELCOSTOP GLBA series

en résineen polyuréthanepour câbles à isolation polymère

Brève description

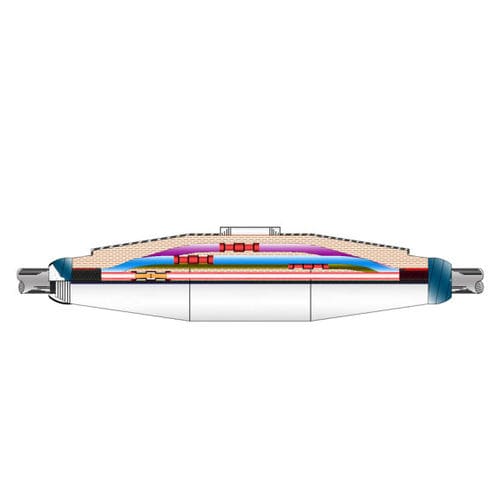

Raccord moulé en résine droit ELCOSTOP GLBA destiné aux câbles d'alimentation ferroviaires RG5ONR/8. Kit pour raccordement en ligne de câbles 3 conducteurs XLPE ; compatible avec câbles armés. Usage déclaré jusqu'à 3 kV (voir les données techniques pour la tension nominale indiquée). Les connecteurs ne sont pas fournis ; l'utilisation de connecteurs à sertir homologués par Ferrovie dello Stato est recommandée.

Application et données électriques
Conçu pour les systèmes d'alimentation et de traction ferroviaire. Compatible avec les câbles RG5ONR/8, 3 conducteurs (tripolaire) isolés XLPE. La continuité de l'armature est assurée par le conducteur jaune/vert inclus. Remarque : la documentation mentionne une plage d'emploi jusqu'à 3 kV et une tension tabulée de 1,2 kV ; respecter les spécifications du projet et la réglementation locale.

Contenu du kit

• Coque de confinement avec entrées gradinées pour adaptation aux diamètres de câble
• Résine polyuréthane à durcissement à température ambiante
• Sept séparateurs de phase pour la séparation des conducteurs
• Colliers et fixations métalliques
• Conducteur jaune/vert pour la continuité de l'armature

Conformité et instructions d'installation
Conforme à l'Omologazione F.S. N° 11096 30.5.1986 cat.807/401-2. Les connecteurs ne sont pas inclus ; il est recommandé d'utiliser des connecteurs à sertir homologués Ferrovie dello Stato lorsque nécessaire. Vérifier le positionnement des séparateurs et effectuer le remplissage complet de la résine selon les instructions d'installation pour garantir les dégagements électriques et la protection mécanique.

Caractéristiques techniques

• Accessoire : GIUNTO (JOINT)
• Type : IN LINE
• Isolant : XLPE
• Armature : X, avec armature
• Cœur de câble : 3 – Tripolaire
• Technologie : RESINE
• Écran : N.A.
• Tension (tableau) : 1.2 kV (texte d'application : jusqu'à 3 kV)
• Application : FERROVIAIRE
