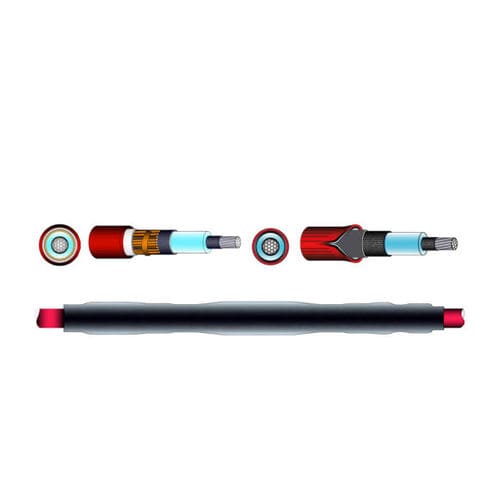

Kit de jonction isolé ELCOTERM GSIS 61AR

blindéétancheen polyéthylène

Brève description
Manchon de raccordement thermorétractable avec interruption d'écran pour câble monopolaire isolé polymérique (XLPE) avec gaine de protection mécanique (AR). Disponible également en version avec connexion de mise à la terre externe. Le kit comprend des gaines thermorétractables de contrôle du champ, des gaines isolantes, des gaines multistrates isolant‑semiconducteur et des gaines protectrices thermorétractables à revêtement adhésif. L'adhésif hot-melt garantit l'étanchéité parfaite.

Détails d'application
Conçu pour isoler électriquement les écrans des câbles et pour séparer différentes réseaux de terre. La version avec tresse externe permet le raccordement direct des écrans à la terre. Adapté aux câbles avec gaines de protection anti‑choc de type « Airbag » ou « Shockproof ». Applications typiques : parcs éoliens et installations photovoltaïques.

Contenu du kit

• Gaines thermorétractables de contrôle du champ électrique
• Gaines isolantes
• Gaines multistrates isolant‑semiconducteur
• Gaines protectrices thermorétractables à revêtement adhésif
• Revêtement adhésif hot-melt pour la jonction

Caractéristiques / spécifications techniques

• Technologie : THERMORÉTRACTABLE
• Accessoire : RACCORD
• Isolant : XLPE
• Écran : FILS
• Armature : X, avec armature
• Cœur de câble : 1 – Monopolaire
• Tension : 24 kV, 36 kV
• Type : INTERRUPTION D'ÉCRAN
• Application : PARCS ÉOLIENS ET PHOTOVOLTAÏQUES
• Contenu du kit : gaines de contrôle champ électrique, gaines isolantes, gaines multistrates isolant‑semiconducteur, gaines protectrices à revêtement adhésif, adhésif hot-melt
• Version disponible : également en version avec connexion de mise à la terre externe
• Conformité : CENELEC HD 629.1 S2; CEI 20-62/1
