Kit de jonction souterrain ELCOTERM GLM 63

blindéisolépour connexions de transition

Description courte (FR)

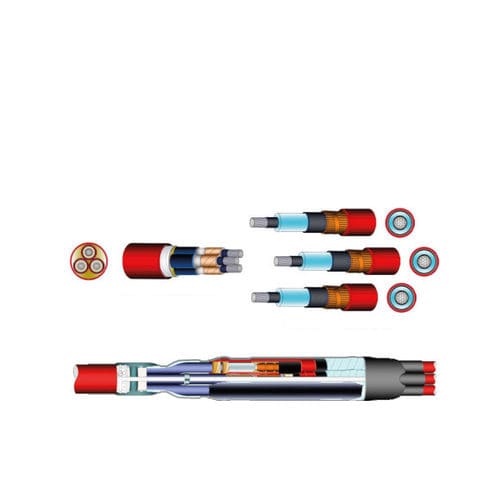

Joint de transition entre câble tripolaire PILC (papier isolé à âme en plomb, champ radial) et trois câbles monophasés à isolation polymérique. Kit thermorétractable comprenant barrière d'huile transparente, éléments de contrôle de champ, manchons isolants et manchons multistrate isolant‑semiconducteur, gaines thermorétractables protectrices avec adhésif et trifurcation. Adhésif hot‑melt fourni pour l'étanchéité.

Conformité
Conforme aux normes CENELEC HD 629.2 S2 et CEI 20‑62/2.

Contenu du kit

• Barrière d'huile transparente
• Éléments de contrôle de champ
• Manchons isolants
• Manchons multistrate isolant‑semiconducteur
• Gaines thermorétractables protectrices avec doublure adhésive
• Trifurcation / breakout
• Adhésif hot‑melt pour la fermeture

Caractéristiques techniques

• Technologie : THERMORÉTRACTABLE
• Accessoire : JOINT DE TRANSITION
• Application : SOUTERRAIN
• Isolant : PAPIER (PILC), XLPE
• Écran : Âme blindée plomb 3 conducteurs, fils
• Armature : X (avec armature), Z (sans armature)
• Tension nominale : 7,2 kV; 12 kV; 17,5 kV; 24 kV; 36 kV
• Configuration des conducteurs : 3 → 3×1 mixte/transition
• Type : MIXTE
• Conformité : CENELEC HD 629.2 S2; CEI 20‑62/2
