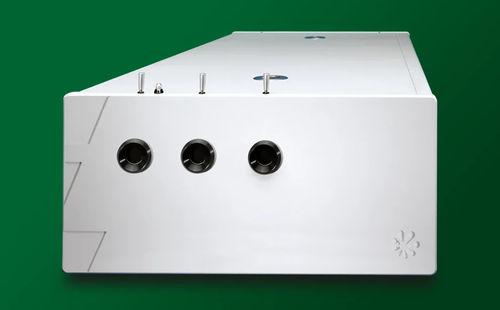

Système laser nanoseconde PhotoSonus T

Q switchaccordablede laboratoire

Le PhotoSonus T est un laser accordable de table à haute énergie conçu pour l'imagerie photoacoustique, particulièrement lorsque la profondeur d'imagerie de l'échantillon est élevée. Cette version de bureau d'une source laser accordable à haute énergie est optimisée pour l'imagerie de grands volumes de tissus et intègre un oscillateur paramétrique optique nanoseconde et un laser Nd:YAG à commutation Q dans un boîtier compact.

Caractéristiques

• Réglage de longueur d'onde automatisé et sans intervention de 330 à 2600 nm
• Gamme de réglage du signal OPO ultra-large de 660 à 1320 nm
• Jusqu'à 230 mJ dans la gamme 660–2600 nm, 35 mJ dans la gamme 330–660 nm
• Largeur de raie étroite sur toute la gamme de réglage
• Durée d'impulsion de 3 à 5 ns
• Contrôle à distance via clavier ou PC
• Port de sortie séparé pour le faisceau de 532 nm; sortie pour 1064 nm en option
• Surveillance de l'énergie de la pompe OPO
• Changement rapide de longueur d'onde dans toutes les gammes de signal ou d'idler

Applications

• Imagerie photoacoustique
• Photolyse éclair
• Photobiologie
• Télédétection
• Spectroscopie non linéaire

Description
Trois modèles avec différentes valeurs d'énergie d'impulsion de sortie et taux de répétition sont disponibles, le modèle le plus puissant délivrant plus de 230 mJ d'énergie d'impulsion. Le laser maintient une largeur de raie étroite (<10 cm⁻¹) sur presque toute la gamme de réglage, le rendant adapté à diverses applications de spectroscopie. Le système est contrôlé à distance via un clavier ou un PC utilisant les pilotes LabVIEW™ fournis, et le pavé de commande à distance dispose d'un écran rétroéclairé pour une utilisation facile même avec des lunettes de sécurité laser. La maintenance est simple et économique, avec un remplacement de la lampe flash possible sans désalignement ni perte de performance. Le système de surveillance de l'énergie de la pompe OPO aide à prolonger la durée de vie des composants optiques.

Avantages

• Haute énergie d'impulsion (jusqu'à 230 mJ) est très bénéfique pour les applications d'imagerie photoacoustique
• Résolution de réglage supérieure (1–2 cm⁻¹) permet un enregistrement de spectres de haute qualité
• Niveau d'intégration élevé économise de l'espace en laboratoire
• Remplacement de la lampe flash sans désalignement réduit les coûts de maintenance
• Conception et fabrication internes de systèmes complets, y compris les lasers de pompe, garantissent un service de garantie et après-garantie fiable et un approvisionnement en pièces de rechange
• Interfaces de contrôle multiples : USB, RS232, LAN et WLAN en option pour une intégration facile
• Options d'atténuateur et de couplage de faisceau de fibres pour des configurations expérimentales polyvalentes

Options

• -SH : Générateur de seconde harmonique efficace pour la gamme 330–660 nm
• -ER : Gamme de signal OPO étendue (pour modèle T+ uniquement)
• -FBC : Sortie couplée à un faisceau de fibres
• -ATTN : Atténuateur d'énergie d'impulsion
• -H : Sortie supplémentaire pour la longueur d'onde de pompe de 1064 nm
• -EM : Compteur d'énergie OPO
• -AW : Alimentation refroidie par air-eau

Spécifications

• Réglage de longueur d'onde : 330–2600 nm (automatisé)
• Gamme de signal OPO : 660–1320 nm (T-10, T-20), 660–1064 nm (T+)
• Gamme d'idler OPO : 1065–2600 nm (tous les modèles)
• SH (optionnel) : 330–660 nm (T-10, T-20), 330–530 nm (T+)
• Énergie d'impulsion max : OPO : 150 mJ (T-10), 130 mJ (T-20), 230 mJ (T+); SH : 25 mJ (T-10), 21 mJ (T-20), 35 mJ (T+)
• Largeur de raie : <15 cm⁻¹
• Résolution de réglage : 1 cm⁻¹ (signal/idler), 2 cm⁻¹ (SH)
• Durée d'impulsion : 3–5 ns (OPO), 4–6 ns (laser de pompe)
• Diamètre de faisceau typique : 7 mm (T-10, T-20), 9 mm (T+)
• Divergence de faisceau typique : <2 mrad (OPO), <0.6 mrad (laser de pompe)
• Polarisation : Faisceau de signal horizontal, faisceaux d'idler et SH verticaux
• Longueur d'onde de pompe : 532 nm
• Stabilité de l'énergie d'impulsion (Écart type) : <2.5%
• Taux de répétition d'impulsion : 10 Hz (T-10, T+), 20 Hz (T-20)
• Taille de l'unité (L × P × H) : 456 × 821 × 270 mm
• Taille de l'alimentation (L × P × H) : 330 × 490 × 585 mm
• Longueur de l'ombilical : 2.5 m
• Consommation d'eau (max 20 °C) : <10 l/min
• Température ambiante : 18–27 °C
• Humidité relative : 20–80% (sans condensation)
• Exigences en matière d'alimentation : 200–240 VAC, monophasé, 50/60 Hz
• Consommation d'énergie : <1.5 kVA (T-10), <2.5 kVA (T-20, T+)
• Propreté : pas pire que ISO Classe 9

Remarque

• Le laser doit rester connecté à l'électricité principale en tout temps. S'il est déconnecté pendant plus d'une heure, une période de préchauffage de plusieurs heures est nécessaire avant de le rallumer.
