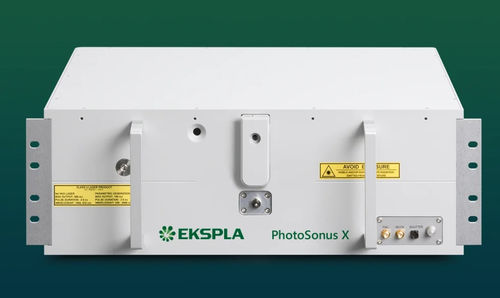

Système laser pulsé PhotoSonus X

déclenchéà état solideinfrarouge

Le PhotoSonus X est un laser DPSS à haute puissance de sortie et à réglage de longueur d'onde conçu pour l'imagerie photoacoustique, adapté aux applications précliniques et cliniques nécessitant un balayage rapide des échantillons et une imagerie haute résolution. Son énergie de sortie élevée, sa large plage de réglage de longueur d'onde, sa fréquence de répétition allant jusqu'à 100 Hz et son changement rapide de longueur d'onde le rendent idéal pour des taux d'acquisition de données élevés et une imagerie haute résolution. Le système est basé sur une plateforme de laser à solide pompé par diode, assurant un fonctionnement plus silencieux par rapport aux lasers pompés par lampe flash, ce qui est particulièrement bénéfique pour les environnements cliniques. La sortie du laser peut être couplée avec presque tous les types de faisceaux de fibres, et des fonctionnalités optionnelles telles qu'un compteur d'énergie interne et un obturateur électromécanique avec capacité d'auto-test le rendent prêt pour la certification dans les applications cliniques photoacoustiques. La conception bien pensée du système et la technologie pompée par diode garantissent une haute fiabilité et des coûts opérationnels réduits.

Caractéristiques

• Plage de réglage du signal ultra-large de 660 à 1300 nm
• Réglage de longueur d'onde entièrement motorisé
• Changement rapide de longueur d'onde
• Déclenchement externe
• Énergie d'impulsion élevée, jusqu'à 90 mJ de l'OPO
• Fréquence de répétition d'impulsion de 100 Hz ou 50 Hz
• Prêt pour la certification
• Fonctionnement silencieux < 60 dB
• Laser de pompe DPSS intégré et OPO dans un seul boîtier
• Sortie faisceau de fibres ou fibre
• Signal et idler par la même sortie (optionnel)
• Compteur d'énergie intégré (optionnel)
• Obturateur de sortie électromécanique avec capacité d'auto-test du laser

Spécifications

• Variantes de modèle : PhotoSonus X-50, PhotoSonus X-100
• Plage de longueur d'onde : Signal : 660–1300 nm ; Idler (optionnel) : 1065–2600 nm
• Énergie d'impulsion MAX de sortie OPO : X-50 : >90 mJ ; X-100 : >50 mJ
• Fréquence de répétition d'impulsion : X-50 : 50 Hz ; X-100 : 100 Hz
• Pas de balayage : Signal : 0,1 nm ; Idler : 1 nm
• Durée d'impulsion : 2–5 ns
• Largeur de ligne du signal : < 15 cm⁻¹ à 700 nm ou plus
• Diamètre typique du faisceau de signal (1/e²) : 6 ± 1 mm
• Interfaces de contrôle : LAN, RS232
• Refroidissement : Refroidi par air-eau en boucle fermée (utilisant un refroidisseur externe)
• Taille de l'unité (L × P × H) : 551 × 400 × 162 mm
• Taille de l'alimentation électrique (L × P × H) : 483 × 390 × 140 mm
• Longueur de l'ombilical : 0,5 m
• Température de la salle d'opération : 18–27 °C
• Humidité relative : 20–80% (sans condensation)
• Exigences en matière d'alimentation : 100–240 V AC, monophasé, 50/60 Hz
• Consommation d'énergie : < 2 kW

Notes supplémentaires

• Le laser doit être connecté à l'électricité principale en tout temps. S'il est déconnecté pendant plus d'une heure, une période de préchauffage de quelques heures est nécessaire avant de l'allumer.
