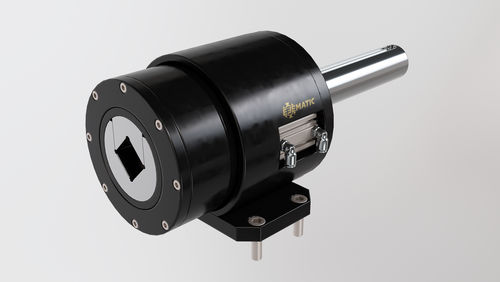

Palier de sécurité pneumatique

pour arbre de bobinage

Résumé
Conçu pour maintenir les arbres expansibles à double support et transmettre la puissance, servant d'interface entre un moteur/frein et l'arbre expansible porte-bobine.

Fonctionnement

• Ouverture semi-automatique par électrovanne actionnant deux vérins pneumatiques intégrés au support.
• Système de sécurité actif par détection du point de rotation, indiquant si l'ouverture est sûre (fonction anti-ouverture).
• Ouverture commandée par un bouton ou un levier placé en zone accessible à l'opérateur.
• Zone de contact avec l'arbre expansible interchangeable, traitée par nitruration gazeuse pour une dureté de surface élevée et une durée de vie prolongée.
• Capacité de charge mentionnée dans le texte de la page : 3 500 kg.

Zone de contact et traitement
La zone de contact interchangeable bénéficie d'un traitement de nitruration gazeuse pour améliorer la dureté et la longévité des pièces d'usure.

Assemblage

• Montage sur bride
• Montage au sol (pied)

Données techniques
Poids du support : non spécifié
Système de sécurité : Anti-ouverture
Capacité maximale (tableau) : 2200 kg
Vitesse maximale : 1100 rpm
Couple maximal : 900 Nm
Remarque : deux valeurs de capacité apparaissent dans la documentation — 3 500 kg (mention dans le texte) et 2 200 kg (tableau technique). Vérifier la valeur applicable au modèle sur sa fiche technique.

Caractéristiques / spécifications techniques

• Ouverture semi-automatique par électrovanne commandant deux vérins pneumatiques intégrés.
• Système de sécurité actif par détection du point de rotation (anti-ouverture).
• Commande opérateur : bouton ou levier en zone opérateur.
• Zone de contact interchangeable avec nitruration gazeuse pour une dureté et une durée de vie accrues.
• Capacité mentionnée dans le texte : 3 500 kg ; capacité maximale dans le tableau technique : 2 200 kg — vérifier sur la fiche modèle.
• Vitesse maximale : 1100 rpm.
• Couple maximal : 900 Nm.
• Options de montage : montage sur bride, montage au sol.
