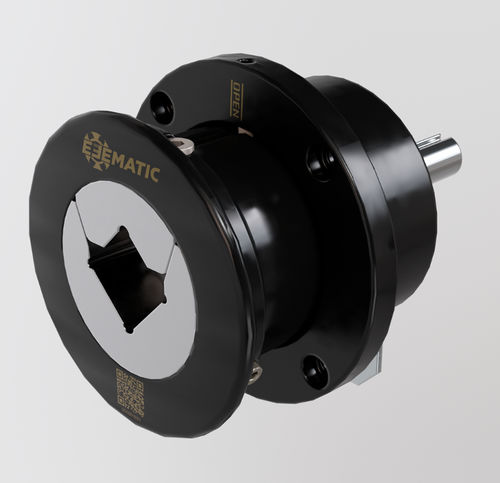

Palier de sécurité manuel

pour arbre de bobinagecoulissant

Présentation
Conçu pour maintenir les arbres expansibles à double appui et transmettre le couple, servant de liaison entre un moteur/frein et l'arbre expansible porte-bobine. Différents matériaux de construction et traitements de surface sont proposés pour répondre aux normes industrielles strictes.

Fonctionnement
Système d'ouverture manuel par anneau coulissant. Système de sécurité anti-ouverture qui n'autorise l'ouverture que lorsqu'il n'y a aucun risque de chute de l'arbre porte-bobine. Le support empêche le démarrage si n'est pas complètement fermé (verrouillage de sécurité). La page mentionne deux valeurs de charge : un tableau technique indiquant 1600 kg et un texte général évoquant jusqu'à 2 200 kg.

Assemblage

• Montage sur bride
• Montage au sol

Données techniques
Poids du support : non spécifié
Système de sécurité : Anti-ouverture
Capacité maximale (tableau) : 1600 kg
Vitesse maximale : 300 rpm
Couple maximal : 350 Nm
Note : le texte de la page mentionne également jusqu'à 2 200 kg

Caractéristiques / spécifications techniques

• Mécanisme d'ouverture manuel par anneau coulissant
• Sécurité anti-ouverture et verrouillage anti-démarrage
• Références de capacité : 1600 kg (tableau) et jusqu'à 2 200 kg (texte)
• Vitesse nominale maximale : 300 rpm
• Couple maximal : 350 Nm
• Options d'assemblage : montage sur bride et montage au sol
• Différents matériaux et traitements de surface pour conformité aux standards industriels
