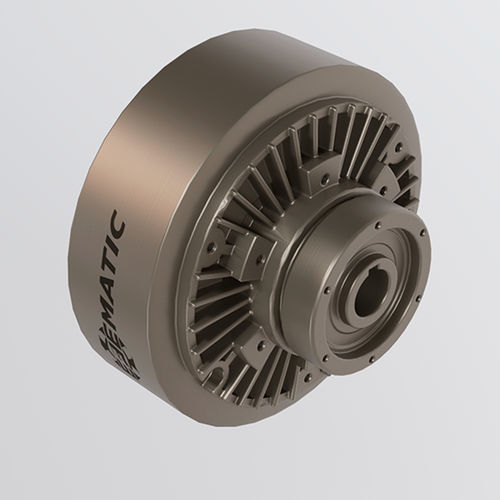

Embrayage à poudre CTS-PCL series

magnétiquepour contrôle de tensionavec palier

Résumé
Embrayage électrique à particules magnétiques conçu pour le contrôle précis de la tension de bande lors d'opérations de rebobinage et de déroulage. Le couple est modulé par l'attraction et la libération de particules magnétiques. L'intégration de capteurs permet d'automatiser le contrôle de tension pour des diamètres de bobine petits et grands.

Fonctionnement
Alimentation requise : 24 V DC. L'embrayage accepte une entrée de commande 0–10 V, réglable par potentiomètre ou via une électronique de commande PWM qui traite les signaux des capteurs et module le couple pour un contrôle de tension en temps réel.

Assemblage

• Versions pour arbres à double support (deux appuis).
• Versions pour montage en porte-à-faux (arbre en cantilever).
• Accessoires de montage et variantes inox disponibles selon l'application et l'environnement.

Contrôle de la tension de la bande

• Contrôle en boucle ouverte : régulation manuelle par l'opérateur ou pilotage via capteur de diamètre de bobine ; pas de correction automatique en retour.
• Contrôle en boucle fermée : utilisation de danseuses ou de cellules de charge pour mesurer la tension et la comparer à une consigne, permettant des corrections automatiques et une meilleure stabilité du processus.

Caractéristiques techniques

• Alimentation : 24 V DC requise.
• Entrée de commande : 0–10 V ou compatible PWM.
• Principe de contrôle du couple : attraction/libération de particules magnétiques pour une modulation fine.
• Interfaces capteurs : capteurs de diamètre, danseuses, cellules de charge.
• Modes de contrôle : boucle ouverte et boucle fermée.
• Options de montage : double support et porte-à-faux.
• Application type : contrôle de la tension pour rebobinage/déroulage sur différents diamètres de bobine.

Documentation & commande

• Fiche technique, vues éclatées et plans de montage disponibles sur demande.
• Précisez le type d'arbre, l'étendue de couple requise et les conditions environnementales lors de la commande.
