Règle micrométrique XT915

Présentation
Le système de mesure de planéité Easy-Laser XT915 est conçu principalement pour le contrôle de brides et de roulements tournants, ainsi que pour d'autres mesures industrielles de planéité. Le XT915 convient aux fabricants qui ont besoin de contrôles de brides rapides et reproductibles sur de longues distances. La documentation est fournie avec le système.

Points clés

• Mesure rapide via une tête laser rotative motorisée (XT21) qui crée un plan laser continu.
• Portée de mesure jusqu'à 12 m [40'] pour la vérification de grandes brides.
• Trois cibles d'alignement grossier pour simplifier et accélérer la mise en place.
• Programme guidé Flange flatness qui accompagne l'opérateur étape par étape et fournit les résultats immédiatement.
• Support de planarité permettant la manipulation d'une main du détecteur et un meilleur positionnement par rapport aux bases magnétiques standard.
• Détecteur haute résolution (XT7) avec longue autonomie adapté aux usages industriels.
• Possibilité de mise à niveau vers XT920 pour une précision supérieure, des portées plus longues et des mesures géométriques étendues.

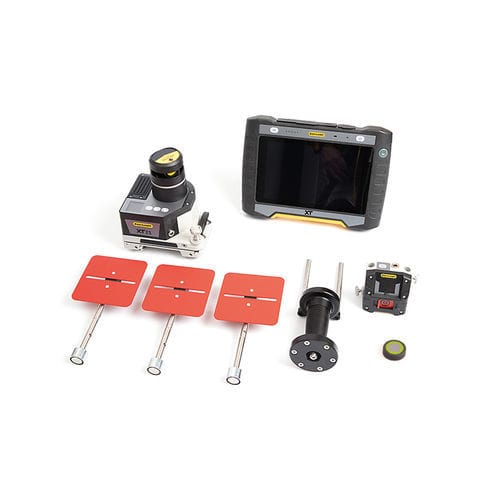

Éléments du système / Contenu

• Détecteur XT7 (TruePSD 2 axes 20×20 mm)
• Transmetteur laser XT21 (tête rotative motorisée)
• Cibles 100×100 mm (3 pcs généralement incluses)
• Support de planarité XT (support détecteur manuel)
• Télécommande
• Mètre ruban 5 m [16.4']
• Chargeur (100–240 V AC), câble de charge DC en Y, adaptateur DC vers USB
• Chiffon de nettoyage pour optiques, clé USB avec manuels, jeu de clés hexagonales
• Valise de transport avec roues

Mode opératoire
Positionnez le transmetteur XT21 de manière à ce que le plan laser rotatif couvre la zone de mesure. Utilisez les cibles d'alignement grossier pour l'alignement initial, puis placez le détecteur à chaque point de mesure à l'aide du support de planarité et enregistrez les valeurs. Le logiciel guide l'opérateur et affiche les résultats de planéité immédiatement après la mesure.

Caractéristiques techniques

• Distance de mesure : jusqu'à 12 m [40']
• Planéité du plan laser : ±0.01 mm/m [±0.01 mils/inch]
• Détecteur XT7 — Type : TruePSD 2 axes 20×20 mm [0.79×0.79"]
• XT7 — Communication : Bluetooth
• XT7 — Batterie interne : Li‑Ion rechargeable
• XT7 — Autonomie (usage continu) : jusqu'à 16 heures
• XT7 — Résolution : 0.001 mm [0.05 mils]
• XT7 — Précision de mesure : faisceau stationnaire ±0.001 mm ±1 % ; faisceau rotatif ±0.01 mm ±1 %
• XT7 — Inclinomètre électronique : résolution 0.1°
• XT7 — Capteurs thermiques : précision ±1 °C
• XT7 — Protection environnementale : IP66/67
• XT7 — Température de fonctionnement : -10–50 °C [14–122 °F]
• XT7 — Température de stockage : -20–50 °C [-4–122 °F]
• XT7 — Humidité relative : 10–95 %
• XT7 — Boîtier : aluminium anodisé + PC/ABS + TPE
• XT7 — Dimensions (L×H×P) : 76 × 76.6 × 46.4 mm [3.0 × 3.0 × 1.8"]
• XT7 — Poids : 241 g [8.5 oz]
• Transmetteur laser XT21 — Type : laser à diode
• XT21 — Longueur d'onde : 630–680 nm
• XT21 — Classe de sécurité : Classe 2
• XT21 — Puissance de sortie : < 1 mW
• XT21 — Diamètre du faisceau : 6 mm [0.24"] à l'ouverture, ~10 mm [0.39"] à 12 m [40']
• XT21 — Portée de mesure : jusqu'à 12 m [40']
• XT21 — Batterie : Li‑Ion rechargeable
• XT21 — Autonomie (usage continu) : jusqu'à 16 heures
• XT21 — Temps de chauffe : 15 min
• XT21 — Température de fonctionnement : 0–50 °C [32–122 °F]
• XT21 — Température de stockage : -20–50 °C [-4–122 °F]
• XT21 — Humidité relative : 10–95 %
• XT21 — Planéité du plan laser : ±0.01 mm/m
• XT21 — Écran TFT : 240 × 240 px, RVB
• XT21 — Boîtier : aluminium anodisé + PC/ABS + TPU
• XT21 — Dimensions (L×H×P) : 147 × 168 × 147 mm [5.79 × 6.62 × 5.79"]
• XT21 — Poids : 2060 g [72.66 oz]
