Système d'alignement laser XT920

d'arbrede rouleaupour machine-outil

Présentation
Le système de mesure géométrique Easy-Laser® XT920 Geometric est une solution modulaire pour les mesures géométriques en milieu industriel. Il permet de mesurer la rectitude, la planéité, la perpendicularité, le parallélisme et le niveau sur un large éventail d'applications. Le système propose quatre émetteurs laser (XT20, XT21, XT22, XT23) et comprend des supports usuels ; il est extensible pour répondre à des besoins futurs.

Choisir l'émetteur laser adapté
Avec le XT920, vous pouvez sélectionner XT20, XT21, XT22 ou XT23. Le XT22 offre la plus grande portée et une optique plus avancée ; le choix dépend de la portée de mesure, du diamètre du faisceau et des fonctionnalités requises pour les tâches présentes et futures.

Un détecteur, plusieurs applications
Le détecteur géométrique XT7 prend en charge les faisceaux laser stationnaires et tournants, ce qui permet d'ajouter des émetteurs pour de nouvelles applications tout en conservant le même détecteur. Le détecteur dispose d'un grand écran frontal pour guider l'installation et la mesure, d'un capteur TruePSD 20x20 mm, d'une communication Bluetooth et d'une protection IP66/67.

Adapter le système à vos besoins
Le XT920 est fourni avec un ensemble de supports utiles. Ajoutez des accessoires standard ou concevez des supports sur mesure pour des tâches spécifiques. La position du PSD dans le XT7 est identique à celle de l'unité XT70-M, ce qui facilite la combinaison de supports et de composants entre les systèmes XT.

Atouts principaux

• Précision de mesure élevée — les émetteurs laser et le détecteur XT7 fournissent des relevés précis adaptés aux mesures industrielles exigeantes.
• Supports polyvalents — supports conçus pour la stabilité, la répétabilité et une mise en place efficace.
• Compatibilité multi-plateforme — interface avec les unités d'affichage Easy-Laser et les appareils iOS/Android pour visualisation et enregistrement des données.

Programmes courants (exemples)

• Planéité de base — Contrôle de la planéité de fondations et de cadres à l'aide de deux rangées de points (2–8 points par rangée). Nécessite un émetteur laser séparé.
• Rectitude — Mesure d'arbres longs, rouleaux, paliers, bases, rails et structures de machines. Fournit des résultats d'alignement horizontaux et verticaux sous forme graphique et numérique ; calcul Best-fit automatique. (Nécessite l'émetteur XT20 ou XT22.)
• Values – Applications étendues — Compatible avec la plupart des mesures géométriques avec unités et supports adaptés ; utile pour l'installation complète de machines. L'interface peut afficher jusqu'à quatre unités et prend en charge l'enregistrement automatique et les notes par point de mesure.

Éléments du système (exemples inclus ou optionnels)

• Émetteur laser XT20
• Émetteur laser XT21
• Émetteur laser XT22
• Émetteur laser XT23
• Détecteur XT7
• Support multi pour émetteur laser
• Base magnétique avec tête orientable
• Support déporté
• Tiges, extensibles

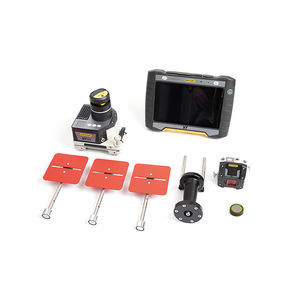

Un système complet contient (éléments standard)

• 1 Détecteur XT7
• 1 Télécommande
• 1 Support multi pour émetteur XT
• 1 Base magnétique avec tête orientable
• 2 Bases magnétiques
• 2 Supports déportés
• 4 Tiges 75 mm [2.95"]
• 8 Tiges 120 mm [4.72"]
• 1 Mètre ruban 5 m [16.4']
• 1 Chargeur (100–240 V AC)
• 1 Câble DC en Y pour charge
• 1 Adaptateur DC vers USB, pour charge
• 1 Chiffon de nettoyage pour optique
• 1 Clé USB avec manuels
• 1 Jeu de clés hexagonales
• 1 Visserie de montage pour émetteur XT

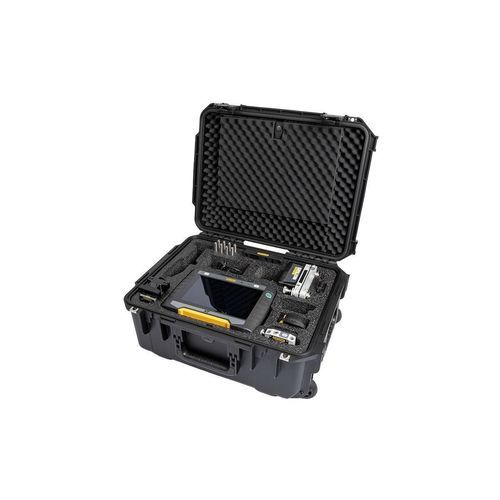

• 1 Mallette de transport avec roulettes
• Ajoutez l'émetteur laser de votre choix : XT20, XT21, XT22 ou XT23

Remarques sur détecteurs et émetteurs
Le détecteur XT7 détecte les faisceaux stationnaires et tournants, possède un capteur TruePSD 2 axes 20x20 mm, communication Bluetooth, batterie Li-ion intégrée, résolution 0.001 mm et autonomie typique jusqu'à 16 heures. Les émetteurs XT diffèrent par la portée, le diamètre du faisceau et les fonctionnalités (XT20/XT21/XT22/XT23).

Spécifications

• Nom du système : XT920 Geometric
• Brand: Easy-Laser®
• Détecteur : XT7 — TruePSD 2 axes 20x20 mm ; Bluetooth ; batterie Li-ion intégrée ; autonomie jusqu'à 16 h ; résolution 0.001 mm ; précision de mesure faisceau stationnaire ±0.001 mm ±1%, faisceau tournant ±0.01 mm ±1% ; inclinomètre électronique résolution 0.1° ; capteurs thermiques ±1°C ; IP66/67 ; dimensions LxHxP : 76 x 76.6 x 46.4 mm ; poids 241 g.
• Émetteur laser XT20 — laser diode ; longueur d'onde 630–680 nm ; Classe laser 2 ; sortie < 1 mW ; diamètre du faisceau 6 mm à la sortie, 10 mm à 20 m ; portée de mesure rayon 20 m ; Bluetooth ; batterie Li‑Ion ; autonomie jusqu'à 30 h ; préchauffage 15 min ; température de fonctionnement -10–50 °C ; protection IP55 ; écran 240x240 px ; boîtier aluminium anodisé + PC/ABS + TPU ; dimensions LxHxP 147x126x152 mm ; poids 2065 g.
• Émetteur laser XT21 — laser diode ; longueur d'onde 630–680 nm ; Classe 2 ; sortie < 1 mW ; diamètre du faisceau 6 mm à la sortie, ~10 mm à 12 m ; portée jusqu'à 12 m ; batterie Li‑Ion ; autonomie jusqu'à 16 h ; préchauffage 15 min ; stockage -20–50 °C ; humidité relative 10–95%.
• Émetteur laser XT22 — laser diode à fibre ; longueur d'onde 630–680 nm ; Classe 2 ; sortie < 1 mW ; diamètre du faisceau 6 mm à la sortie, 13 mm à 40 m ; portée rayon 40 m ; Bluetooth ; batterie Li‑Ion ; autonomie jusqu'à 30 h ; préchauffage 15 min ; température de fonctionnement -10–50 °C ; plan laser platitude ±0.01 mm/m.
• Émetteur laser XT23 — laser diode ; longueur d'onde 630–680 nm ; Classe 2 ; sortie < 1 mW ; diamètre du faisceau 6 mm à la sortie, 13 mm à 40 m ; portée 20–40 m selon communications ; Bluetooth (portée 40 m indiquée) ; batterie Li‑ion ; autonomie jusqu'à 16 h ; préchauffage 15 min ; température de fonctionnement 0–50 °C pour certains modèles ; plan laser platitude ±0.01 mm/m ; perpendicularité entre faisceaux ±0.01 mm/m (selon modèle).
• Environnement et utilisabilité : composants conçus pour usage industriel/extérieur ; humidité relative typique 10–95% ; températures de stockage typiques -20–50 °C ; boîtiers en aluminium anodisé, PC/ABS et TPU ; système extensible via accessoires et supports.
