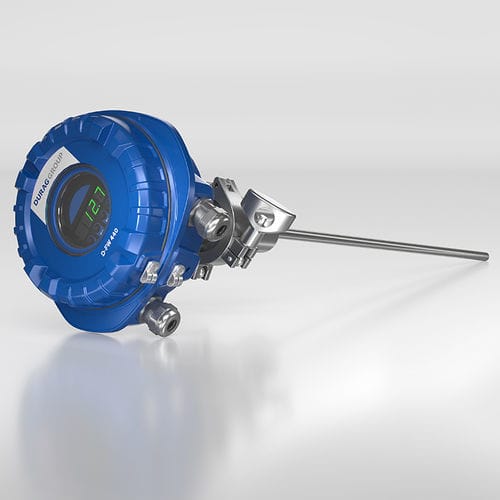

Capteur de poussière pour particules totales en suspension D-FW 440 D

pour particules en suspensionde poussière finepour surveillance de la qualité de l'air

Présentation Le D-FW 440 D est un moniteur in situ pour particules / filtres à poussière, conçu pour la mesure continue et en temps réel des particules solides dans les flux gazeux. Calibrable en concentration massique (ex. mg/m³) et certifié selon des normes telles que EN 14181 et EN 15859 ; compatible US EPA. Conçu pour une maintenance réduite et une installation directe sur conduit afin de faciliter la conformité réglementaire et la fiabilité d'exploitation.

Technologie Principe triboélectrique ; mesure directe in situ avec montage sur une seule face, adapté aux systèmes d'arrêt des poussières et aux dispositifs de filtration.

Avantages

• Surveillance directe des performances des filtres — fournit une concentration de poussières (mg/m³) pour le contrôle et l'analyse des tendances.
• Conformité aux normes — capacités de mesure conformes à EN 14181, EN 15267-1/-2, EN 15859, US EPA et autres standards internationaux.
• Détection triboélectrique éprouvée — détection fiable des particules basée sur les interactions de charge, adaptée aux environnements industriels.
• Installation compacte et simple — adaptée aux modernisations et aux emplacements confinés ; compatible avec armoires de contrôle et conduits.
• Sorties et alarmes standard — boucle active isolée 4 ... 20 mA et 2 relais SPDT indépendants (NO/NC) pour intégration PLC/process et signalisation d'alarme.
• Mesure in situ réelle — pas d'échantillonnage par extraction, réponse immédiate aux événements d'émission.
• Faible maintenance — pas de pièces mobiles ni de consommables, réduisant les arrêts et les coûts d'exploitation.
• Soutient la maintenance prédictive — détecte les variations des impulsions de nettoyage et des tendances d'émission pour des interventions proactives.
• Améliore la performance environnementale — aide à respecter les limites d'émission et réduit les risques de pertes produits ou sanctions.
• Sécurité renforcée — la surveillance continue limite l'exposition et réduit le risque d'explosion de poussières.
• Large spectre d'applications — utilisable dans cimenteries, aciéries, production d'énergie, industrie pharmaceutique, transformation du bois, agroalimentaire, etc.

Conformité & Certifications

• EN 15267-1 (2009)
• EN 15267-2 (2023)
• EN 15859 (2010)
• EN 14181 (2015)
• Compatible US EPA

Applications

• Détection continue de filtres et surveillance des dispositifs d'arrêt des poussières (baghouse, cyclone, conduits d'évacuation) pour détecter précocement les défauts de filtre et contrôler les émissions.
• Contrôle de procédé et surveillance des tendances pour identifier les défauts des cycles de nettoyage, les problèmes de ventilation et les évolutions de performance à long terme.
• Applicable dans de nombreux secteurs où le contrôle des poussières et la conformité règlementaire sont critiques : cimenteries, travail des métaux et extraction de fumées, scieries et transformation du bois, agroalimentaire et traitement de poudres, chimie et pharmacie, transformation des plastiques.

Données techniques (tableau) Paramètre mesuré : Particules solides dans le flux de gaz
Principe de mesure : Triboélectrique, mesure in situ, montage sur une seule face
Plage de mesure : Limite de détection 0,01 mg/m³ ; Plage de certification : 0 ... 7,5 mg/m³ ; Plages supplémentaires : 0 ... 15 mg/m³ ; 0 ... 100 mg/m³ ; Plage max jusqu'à plusieurs g/m³ selon conditions et nature des poussières
Indice de protection : IP66
Alimentation : 24 V (±10%) ; 100 ... 240 V~ ±10%, 50/60 Hz
Consommation : Max. 10 W DC/AC
Signaux de sortie : 2× relais SPDT indépendants (max. 30 V/5 A ou 240 V~/5 A) ; boucle active isolée 4 ... 20 mA (résistance max. 250 Ω), certifiée EN 15859
Interfaces : 2× RS-485, 1× USB
Protocole : Modbus RTU (RS-485), conforme VDI 4201
Conditions ambiantes : Température –20 … 50 °C ; Humidité max. 95% HR (sans condensation)
Conditions de procédé : Température max. 300 °C (option jusqu'à 700 °C) ; Pression : max. 600 kPa jusqu'à 300 °C, max. 300 kPa à 300 … 700 °C avec raccord haute température ; Vitesse d'écoulement : min. 3 m/s, max. testé 40 m/s
Exploitation/configuration : Logiciel optionnel D-ESI FW
Matériaux : Boîtier aluminium peint ; sonde inox 316L ; isolation polyphénylènesulfure (Ryton R-4)
Dimensions sonde : Longueur standard 500 mm ; autres longueurs jusqu'à 1 750 mm sur demande par pas de 250 ou 500 mm
Poids : 1,5 kg (sans sonde)

Caractéristiques / spécifications techniques

• Modèle : D-FW 440 D
• Paramètre mesuré : Particules solides dans le flux de gaz
• Limite de détection : 0,01 mg/m³
• Plage de certification : 0 ... 7,5 mg/m³ (autres plages disponibles)
• Principe de mesure : Triboélectrique, in situ
• Indice de protection : IP66
• Alimentation : 24 V DC ou 100 ... 240 V~
• Consommation max. : 10 W
• Sorties : Boucle active isolée 4 ... 20 mA, 2× relais SPDT
• Interfaces : RS-485 (2×), USB
• Protocole : Modbus RTU, conforme VDI 4201
• Température ambiante : –20 … 50 °C ; process jusqu'à 300 °C (option 700 °C)
• Longueurs de sonde : Standard 500 mm ; jusqu'à 1 750 mm sur demande
• Boîtier : Aluminium peint ; sonde : inox 316L
• Poids : 1,5 kg (sans sonde)
