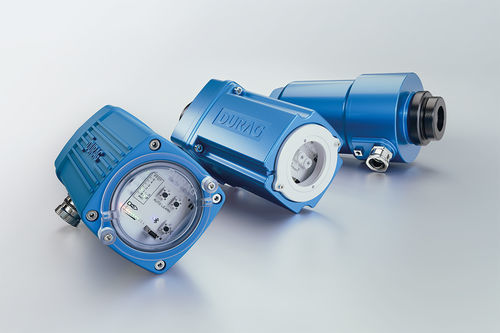

Détecteur de flamme D-LX series

à UVà photodiodepour brûleur

Balayeur de flamme compact et polyvalent avec fonctionnalité d'apprentissage automatique et contrôle intuitif via l'application Flame Companion pour un fonctionnement sans effort. Conçu pour la surveillance optique de la flamme sur tous les types de combustibles et les configurations multi-brûleurs.Technologie : Contrôleur de flamme optique avec architecture à deux canaux et certification SIL-3. Cellule UV et photodiode pour la détection des différents combustibles.Versions:D-LX 1100 (version à commutateur rotatif) : Pour des réglages manuels faciles à l'aide de commutateurs rotatifs.D-LX 2xxx (version Select) : Avec plusieurs filtres et une fonction d'apprentissage automatique, ainsi que des réglages et une analyse via l'appli Flame Companion.AVANTAGES (TOUTES LES VERSIONS)Plage de température ambiante étendueLes performances certifiées sur une large plage de températures - pas besoin d'accessoires d'isolation, de chauffage ou de refroidissement.Prêt à être connectéLa combinaison avec l'appli Flame Companion permet un fonctionnement pratique et convivial du superviseur de flamme via USB et Modbus.Sécurité fonctionnelleLe fonctionnement en canaux redondants garantit des performances fiables dans les applications critiques en termes de sécurité (SIL 3).Détection de tous les combustibles gazeuxCellule UV ultraviolette dans toutes les versions de l'appareil pour assurer la détection des combustibles gazeux (prêt pour H2).Signal de flammeSortie analogique configurable pour l'intensité de la flamme et l'indication des défauts.Atterrissage en toute sécuritéConfiguration à deux canaux, certifiée TÜV, assurant un fonctionnement continu en toute sécurité pendant 22 heures et 50 minutes en cas de perturbation interne.Surveillance continue de la flammeToutes les versions du Flame Supervisor équipées de photodiodes, collectent des données en continu (sans obturation ni période aveugle).Fonctionnement convivialLe logiciel Flame Companion (Android, Windows) permet une configuration et un fonctionnement intuitifs du dispositif de détection de flamme.Voyants LED locauxFournit une indication claire de l'état de fonctionnement, de la présence de la flamme (ON), du FFDT actuel, de l'intensité de la flamme, de l'état d'apprentissage automatique et de la connectivité Bluetooth en option.AVANTAGES SUPPLÉMENTAIRES (VERSION SÉLECTIONNÉE)Configuration et fonctionnement sans effortMise en service rapide grâce à la fonction d'apprentissage automatique - seulement deux boutons pour une expérience utilisateur directe.Simplification des exigences complexesQuatre modes de fonctionnement préconfigurés combinant des scénarios de cuisson ou des types de combustibles facilitent la configuration et garantissent un fonctionnement convivial.Connectivité amélioréeEn plus des trois canaux de communication Bluetooth, USB et Modbus, la version Select est équipée de deux sorties analogiques.Détection bicolore pour de larges gammes de combustiblesCombinaison de capteurs à photodiode UV + IR disponibles dans un seul appareil pour détecter des combustibles de presque tous types (poussiéreux, liquides, gazeux, produits chimiques, déchets).Surveillance sur mesureL'apprentissage automatique génère automatiquement les meilleurs paramètres. En combinaison avec quatre plages, une surveillance optimale des situations de combustion les plus variables et les plus complexes est garantie.Cybersécurité certifiéeLe Flame Supervisor offre une certification conforme à la norme CEI 62443-4-2 (la configuration des paramètres est toujours disponible avec l'appli Flame Companion).Version basée sur la fibre optique (D-LX 27x0)Tube flexible ou rigide pour les conditions complexes telles que les brûleurs basculants, les températures élevées dans les chambres de combustion, les contraintes d'espace ou les fortes vibrations.ApplicationsLe viseur de flamme compact est essentiel dans toute industrie qui repose sur l'énergie thermique qui implique l'utilisation d'une flamme dans le cadre de son processus de production. Cela inclut les systèmes où l'énergie est utilisée pour générer de la vapeur, de l'eau chaude, de l'air chaud, ou pour transformer l'état des produits (par exemple, de solide à liquide ou à gaz), ainsi que dans les processus de décomposition thermique comme le vapocraquage dans l'industrie pétrochimique.Le superviseur de flamme DURAG est parfaitement adapté à une grande variété de brûleurs, quelle que soit la société de fabrication. A l'exception des très petites chaudières ou brûleurs, où les superviseurs de flamme à ionisation sont plus adaptés, le produit s'adapte presque partout.Applications typiques et cas d'utilisationIndustrie du ciment et des matériaux de construction:Utilisé pour la surveillance de la flamme dans les fours rotatifs et les brûleurs de calcinateurs afin d'assurer une combustion sûre et efficace. Il permet d'optimiser l'utilisation du combustible, de garantir la qualité du produit et de réduire les temps d'arrêt.Production d'énergie et services publics:Assure une détection de flamme fiable dans les chaudières, les brûleurs, les turbines à gaz et les brûleurs de gaine, en soutenant les systèmes de sécurité et la conformité réglementaire dans les usines de combustibles fossiles et de biomasse.Production de métal et d'acier:Appliqué dans les fours de réchauffage, les préchauffeurs de poche et les fours de recuit pour garantir une présence constante de la flamme.Transformation des aliments et des boissons:Assure un contrôle sûr de la flamme dans les fours et les séchoirs industriels, garantissant la qualité des produits et le respect de normes d'hygiène et de sécurité strictes.Fours et fours industriels:Idéal pour divers processus à haute température, permettant un contrôle précis et une détection précoce des défaillances dans les applications thermiques.Industrie pétrolière et gazière:Utilisé dans les réchauffeurs et les reformeurs de processus pour contrôler la stabilité de la flamme dans des environnements sales et dangereux, garantissant la sécurité et la fiabilité du processus.Pétrochimie, raffineries et usines chimiques:Essentiel dans les zones à haut risque pour la gestion des brûleurs dans les systèmes de combustion complexes - contribue à la sécurité opérationnelle et à la conformité aux exigences SIL-3 et ATEX / FM EX.Fabrication de pâte et de papier:Déployé dans les chaudières à vapeur, les chaudières de récupération et les fours à chaux pour protéger les processus continus et réduire les arrêts non planifiés.Incinération de déchets et de déchets dangereux : assure une surveillance continue de la flamme des brûleurs de démarrage, quel que soit le combustible, ce qui contribue au respect de l'environnement et à une récupération efficace de l'énergie.Industries utilisant des combustibles alternatifs (RDF/SRF) : industrie du ciment et des matériaux de construction, usines de valorisation énergétique des déchets (WtE), usines de biomasse et de cocombustion, production de verre, de céramiques et de chaux, etc. Ces combustibles présentent des caractéristiques de combustion instables. Le dispositif compact de détection de flamme offre une détection de flamme robuste et sans interférence pour une gestion sûre, efficace et adaptative des brûleurs.Caractéristiques techniquesDomaine spectralUL : 185 ... 260 nmUA : 305 ... 480 nmUI : 220 .... 360 nm et 780 ... 1.800 nm (D-LX 2XX0)IG 780 ... 1.800 nm (D-LX 1100)SécuritéAutocontrôle et sécurité intégrée, supporte les chaînes de sécurité jusqu'à SIL3Seuil de commutationIntensité de la flammeAffichage local (LEDs)Etat de fonctionnement, flamme allumée, FFDT actuelle, intensité de la flamme, Auto Learn (seulement D-LX 2XX0), Bluetooth (en option pour D-LX 2XX0)Temps de détection de défaillance de la flamme (FFDT)0.5 ... 5 s (par incréments de 0,5 s)Contacts flamme ONNormalement ouverts, actifs lorsque la flamme est ONContacts flamme OFFNormalement fermés, actifs lorsque la flamme est OFFContact prêt à fonctionner, contact inverseur (SPDT)Une sortie active s'il n'y a pas de défautUne sortie active en cas de défautCapacité de commutation, contacts de relaisMax 50 V= , Max. 0.5 A ; 230 V~, 0,2 AAsortie analogique2 x 0/4 ... 20 mA (sélectionnable), charge max. 750 OhmAngle de vue6°Données électriques24 V= ±20% ; 5 W ; PELV (selon IEC 60730-1)Conditions ambiantes, détecteurUL : -40 ... +85 °CUA : -40 ... +75 °CUI : -40 ... +90 °CClasse de protectionIP66 / IP68, NEMA 4XIP65, NEMA 4X (/MP9)IP66, NEMA 4XPoids, boîtier (sans câble)P2 : environ 9 kgM5 : environ 1,5 kg 0.9 kgM5 : env. 1,3 kgM4 : env. 3,0 kgS2 : env. 7,0 kgProtection contre les explosionsD-LX..../ExAx1/....II 2 G Ex db IIC T5 GbII 2 G Ex db IIC T6 GbII 2 D Ex tb IIIC T100 °C DbII 2 D Ex tb IIIC T85 °C DbD-LX..../ExAx2/....II 3 G Ex ec nC IIC T4 GcII 3 G Ex ec nC IIC T6 GcII 3 D Ex tc IIIC T135 °C DcII 3 D Ex tc IIIC T85 °C DcD-LX..../ExUC1/....Classe I, Div. 2, Groupe A, B, C, D, T4Classe I, Div. 2, Groupe A, B, C, D, T6Classe II, Div. 2, groupe E, F, G, T4 ; Classe IIIClasse II, Div. 2, groupe E, F, G, T4 ; Classe IIIClasse I, Div. 1, groupe A, B, C, D, T5Classe I, Div. 1, groupe A, B, C, D, T6Classe II, Div. 1, groupe E, F, G, T5 ; Classe IIIClasse II, Div. 1, groupe E, F, G, T6 ; Classe IIIAccessoiresObligatoires : D-LL 7xx (pour D-LX 27X0)Recommandé : D-ZS 033-I, D-ZS 117-I, D-ZS 133- en option : Alimentation 24 V, D-NG 24/05, D-ZS 113, D-ZS 118, D-TB 50 EX, D-TB 50, D-LX, D-LX FSUP CBLTCaractéristiques techniques (résumé):Gamme spectrale : UL : 185-260 nm, UA : 305-480 nm, UI : 220-360 nm & 780-1800 nm (D-LX 2XX0), IG : 780-1800 nm (D-LX 1100)Sécurité : Autocontrôle, sécurité intégrée, SIL3Seuil de commutation : Intensité de la flamme LEDs : État, flamme allumée, FFDT, intensité, apprentissage automatique, BluetoothFFDT : 0,5-5 s (pas de 0,5 s)Contacts : Flamme ON (NO), Flamme OFF (NC), SPDT pour fonctionnement/défaillanceRelais : Max 50 V=, 0.5 A ; 230 V~, 0.2 AAsortie analogique : 2 x 0/4-20 mA, max 750 OhmAngle de vue : 6°Alimentation : 24 V= ±20%, 5 W, PELVAmbiance : -40 à +90°C (en fonction de la version)Protection : IP66/IP68/NEMA 4XPoids : 0,9-7,0 kg (selon la version)
