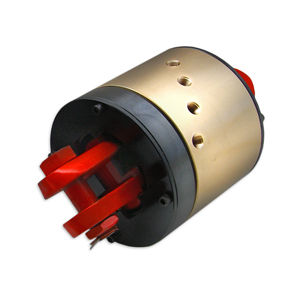

Raccord tournant pour gaz XF-06224

4 passagespour applications pétrolièresen laiton

Description
Raccord rotatif 4 voies conçu pour être monté directement sur un swivel porteur spécifié par le client pour des applications pétrolières et gazières. L'ensemble permet le passage de quatre conduites d'air à travers le swivel et autorise une rotation continue à 360° sans torsion des conduites.

Spécifications du projet

• Industrie : Oil & Gas
• Type de fluide : Gaz
• Environnement : Extérieur
• Matériau : Laiton
• Pression max. : 100 PSI (7 BAR)
• Vitesse max. : 6 RPM
• Nombre de passages : 4
• Taille des passages : 0,250 in (6,4 mm)
• Alésage traversant : 3,300 in (83,8 mm)
• Diamètre : 5,937 in (150,8 mm)
• Longueur : 5,500 in (139,7 mm)

Projets similaires (résumé)

• Industrie : Oil & Gas
• Nombre de passages : 4 - 5 passages
• Plage des tailles de passage : 0,250 in - 0,374 in (6,35 mm - 9,50 mm)
• Vitesse de rotation (RPM) : 0 - 24 RPM
• Pression (PSI) : 0 - 199 PSI (0 - 14 BAR)
• Fluide : Gaz
• Matériau : Laiton
• Plage d'alésage traversant : 3.0 in - 5.9 in (76,2 mm - 149,9 mm)
• Environnement : Extérieur
• Options : Portant; Composants à valeur ajoutée

Secteur concerné

• Oil & Gas

Liens associés (thèmes)

• Solutions sur mesure
• Bagues collectrices électriques
• Capacités & Services
• Études de cas
• QHSE

Caractéristiques / Spécifications techniques

• Modèle / ID Projet : XF-06224
• Fonction : Raccord rotatif 4 voies pour transférer des conduites d'air via un swivel porteur avec rotation continue 360°
• Fluide : Gaz
• Matériau : Construction en laiton
• Pression maximale : 100 PSI (7 BAR)
• Vitesse de rotation maximale : 6 RPM (conçu pour rotation continue)
• Nombre de passages : 4
• Taille individuelle de passage : 0,250 in (6,4 mm)
• Alésage traversant : 3,300 in (83,8 mm)
• Diamètre total : 5,937 in (150,8 mm)
• Longueur : 5,500 in (139,7 mm)
• Conçu pour : Application extérieure oil & gas; se monte directement sur un swivel porteur spécifié par le client
