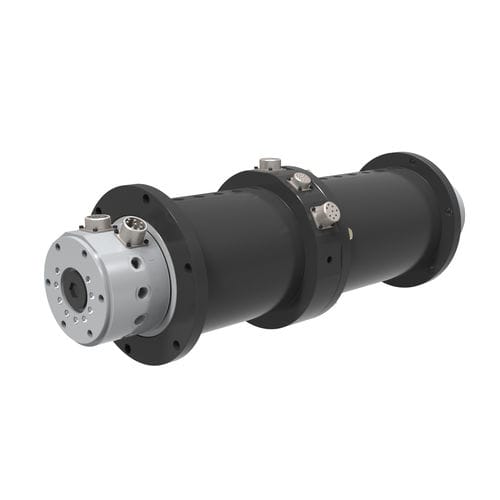

Raccord tournant pour huile TU-1910021
21 passageshaute pressionpour applications pétrolières

Raccord tournant pour huile - TU-1910021 - DSTI - Dynamic Sealing Technologies - 21 passages / haute pression / pour applications pétrolières
Raccord tournant pour huile - TU-1910021 - DSTI - Dynamic Sealing Technologies - 21 passages / haute pression / pour applications pétrolières
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DSTI - Dynamic Sealing Technologies

Caractéristiques

Media
pour huile
Nombre de passages
21 passages
Applications
haute pression, pour applications pétrolières, hydraulique
Matériau
en acier au carbone, en carbone
Autres caractéristiques
avec joint
Vitesse de rotation

Max: 35 rpm
(219,91 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Pression

Max: 345 bar
(5 004 psi)

Min: 0 bar
(0 psi)

Taille nominale

238,3 mm
(9,382 in)

Description

Aperçu
  • Union rotative 21 passages conçue pour acheminer le fluide hydraulique vers la bobine de commande d'une tête injectrice de tubage enroulé pour des applications extérieures exigeantes dans le secteur pétrole et gaz.
  • Intègre un collecteur électrique personnalisé 70 fils avec capacité Ethernet, acheminé vers six raccords à bride (3 sur l'arbre, 3 sur le corps) pour le contrôle et la transmission de données.


Attributs clés
  • Secteur : Pétrole et gaz
  • Milieu : Huile
  • Environnement : Extérieur
  • Matériau : Carbone / Acier allié
  • Pression maximale : 5 000 PSI [345 BAR]
  • Vitesse maximale : 35 tr/min


Passages, dimensions et détails d'écoulement
  • Nombre de passages : 21
  • Tailles des passages : 0.380" [9,7 mm], 1.000" [25,4 mm]
  • Alésage traversant : Aucun
  • Diamètre : 9.38" [238,3 mm]
  • Longueur : 30.57" [776,5 mm]


Application et intégration électrique
  • Application : Alimentation en fluide hydraulique d'une bobine de commande d'une tête injectrice de tubage enroulé ; conception adaptée aux environnements extérieurs du secteur pétrole et gaz avec étanchéité et routage pour multiples fluides.
  • Électrique : Collecteur 70 fils personnalisé avec Ethernet intégré ; connexions électriques fournies sous forme de six raccords à bride (3 sur l'arbre, 3 sur le corps) pour faciliter l'intégration aux systèmes de commande.


Caractéristiques techniques
  • Modèle : TU-1910021
  • Secteur : Pétrole et gaz
  • Milieu : Huile
  • Environnement : Extérieur
  • Matériau : Carbone / Acier allié
  • Pression max. : 5 000 PSI [345 BAR]
  • Vitesse max. : 35 tr/min
  • Nombre de passages : 21
  • Tailles des passages : 0.380" [9,7 mm], 1.000" [25,4 mm]
  • Alésage traversant : Aucun
  • Diamètre : 9.38" [238,3 mm]
  • Longueur : 30.57" [776,5 mm]
  • Collecteur électrique : 70 fils avec Ethernet ; 6 raccords à bride (3 sur l'arbre, 3 sur le corps)
