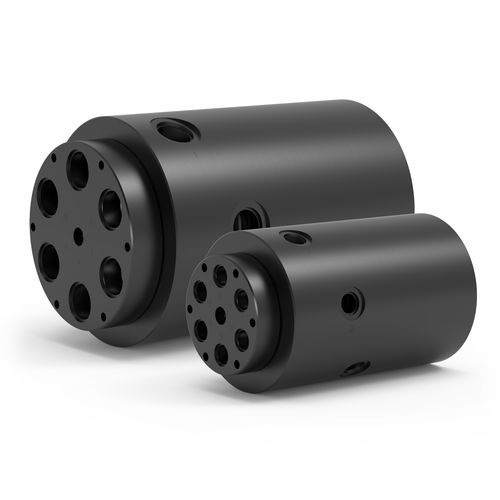

Raccord tournant pour huile HVH Series

pour air6 passagespneumatique

Description
Les unions rotatives 6 passages série HVH de DSTI offrent six canaux fluides indépendants avec raccords SAE-ORB #8 ou #16 et un alésage traversant de 0,50" [12,7 mm] pour l'intégration de bagues collectrices électriques. Conçues pour l'équipement lourd et les applications extérieures, les HVH présentent un arbre en acier allié, un corps en fonte ductile et un revêtement en oxyde noir pour une meilleure protection contre la corrosion. Cette série est adaptée aux environnements sévères tels que la sylviculture, les mines et la construction, et supporte le vide et des pressions bidirectionnelles jusqu'à 5 000 PSI [345 BAR].

Options de pression (cartographie des séries)
200 PSI [15 BAR] : SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] : SPS, LT, SE, GP, GPS, HVH, HPS
5 000 PSI [345 BAR] : SE, GP, GPS, HVH, HPS
7 500 PSI [515 BAR] : SE, GP, GPS, HPS
20 000 PSI [1 375 BAR] : HPS
Autre : Sur mesure

Vitesse maximale (exemples)
HVH : 20 RPM
Autres séries (exemples) : 20 RPM, 50 RPM, 75 RPM, 300 RPM, 500 RPM, Autre : Sur mesure

Types de raccordement (exemples)
HVH : SAE-ORB
Autres types disponibles selon les séries : ASME-BPE, BSPP, BSPT, NPT, Pression moyenne, Sur mesure

Médias compatibles*

• Air / Gaz
• Huile / Hydraulique (uniquement à base de pétrole)

Remarques
Conçu pour l'équipement lourd et les applications extérieures. Construction heavy-duty avec arbre en acier allié, corps en fonte ductile et revêtement en oxyde noir pour une meilleure protection contre la corrosion.

Configurations (exemples)
Réf : HVH-304061 [HVHM-304061] — Raccord : #8 SAE-ORB — Taille passage : 0,440" [11,176 mm] — Diamètre : 5,690" [144,526 mm] — Longueur : 8,600" [218,44 mm] — Alésage traversant : 0,500" [12,7 mm] — Couple min.* : 22 ft-lbs [29,83 Nm]
Réf : HVH-306061 [HVHM-306061] — Raccord : #16 SAE-ORB — Taille passage : 0,880" [22,352 mm] — Diamètre : 7,940" [201,676 mm] — Longueur : 13,390" [340,107 mm] — Alésage traversant : 0,500" [12,7 mm] — Couple min.* : 54 ft-lbs [73,21 Nm]

Téléchargements (disponibles)
Catalogue série HVH (PDF)
Installation & Fixation série HVH (PDF)

Caractéristiques techniques

• Marque : DSTI
• Dénomination commerciale : HVH Series
• Type : unions / joints rotatifs fluides 6 passages
• Pression maximale (HVH) : 5 000 PSI [345 BAR]
• Vitesse maximale (HVH) : 20 RPM
• Vide maximal : 30 HG
• Plage de températures : 0° F à 220° F [-18° C à 105° C]
• Type de connexion (HVH) : SAE-ORB (#8 et #16 disponibles)
• Alésage traversant (tous modèles HVH) : 0,50" [12,7 mm]
• Carrosserie : fonte ductile, revêtement oxyde noir
• Arbre : acier allié, revêtement oxyde noir
• Médias compatibles : Air/Gaz ; Huile/Hydraulique (uniquement à base de pétrole)
• Applications / industries typiques : équipement lourd, sylviculture, mines, construction
• Exemple réf HVH-304061 — Taille passage : 0,440" [11,176 mm] ; couple min. 22 ft-lbs [29,83 Nm]
• Exemple réf HVH-306061 — Taille passage : 0,880" [22,352 mm] ; couple min. 54 ft-lbs [73,21 Nm]
• Options : modifications sur mesure et intégration de bagues collectrices électriques (les modèles acceptent des bagues collectrices standard via l'alésage 0,50")
• Important : les fluides huileux/hydrauliques doivent être à base de pétrole
