Raccord tournant pour air HVH Series

pour huilepour le videpour gaz

Description

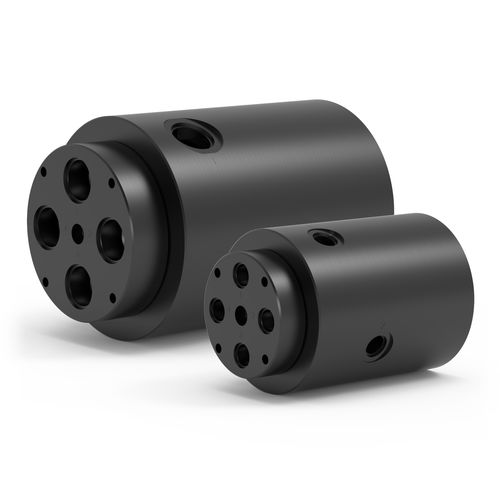

Les joints rotatifs 4‑passages DSTI HVH Series offrent des canaux indépendants à haut débit avec raccords #8 ou #16 SAE‑ORB. Conçue pour les équipements lourds et les applications extérieures, la série HVH prend en charge le vide et des pressions bidirectionnelles jusqu'à 5 000 PSI [345 BAR] et intègre un alésage traversant de 0,500" [12,7 mm] pour l'ajout d'un collecteur électrique (slip ring) combinant transfert de fluide et signaux électriques. Construction heavy‑duty : arbre en acier allié, corps en fonte ductile et revêtement oxide noir pour une meilleure protection contre la corrosion.

Principales caractéristiques

• 4 passages indépendants à haut débit
• Pression maximale : 5 000 PSI [345 BAR] (bidirectionnelle)
• Vitesse maximale : 20 RPM (classement standard HVH)
• Raccords : #8 SAE‑ORB ou #16 SAE‑ORB
• Alésage traversant : 0,500" [12,7 mm] pour intégration de slip ring
• Médias compatibles : Air/Gaz et Huile/Hydraulique (huile hydraulique doit être à base pétrolière)
• Vide maximum : 30 HG
• Plage de température : 0° F à 220° F [-18° C à 105° C]
• Construction robuste : arbre en acier allié, corps en fonte ductile, revêtement oxide noir
• Conçu pour environnements extérieurs sévères (foresterie, mines, construction, engins lourds)

Configurations (exemples de références)
Réf. | Raccord | Diamètre passage | Diamètre | Longueur | Alésage traversant | Couple mini
HVH-304041 | #8 SAE‑ORB | 0.440" [11.176 mm] | 5.190" [131.826 mm] | 7.490" [190.246 mm] | 0.500" [12.7 mm] | 14 ft-lbs [18.98 Nm]
HVH-306041 | #16 SAE‑ORB | 0.880" [22.352 mm] | 6.940" [176.276 mm] | 10.110" [256.795 mm] | 0.500" [12.7 mm] | 28 ft-lbs [37.96 Nm]

Résumé séries / options
Options de pression (exemples de séries) : 200 PSI [15 BAR], 600 PSI [40 BAR], 5 000 PSI [345 BAR], 7 500 PSI [515 BAR], 20 000 PSI [1 375 BAR], Autres (sur mesure).
Options de vitesse (exemples) : 20 RPM, 50 RPM, 75 RPM, 300 RPM, 500 RPM, Autres (sur mesure).
Types de raccords pris en charge : ASME‑BPE, BSPP, BSPT, NPT, SAE‑ORB, Medium Pressure, Autres (sur mesure).
Médias compatibles (selon série) : Air/Gaz, Produits chimiques, Liquide de refroidissement, Eau DI/eau du réseau, Alimentaire, Huile/Hydraulique, Vapeur, Eau/Glycol, Autres (sur mesure).

Spécifications techniques

• Dénomination : HVH Series
• Pression de service maximale : 5 000 PSI [345 BAR]
• Vitesse maximale (HVH standard) : 20 RPM
• Vide maximal : 30 HG
• Plage de température : 0° F à 220° F [-18° C à 105° C]
• Alésage traversant (standard) : 0.500" [12.7 mm] (pour intégration de slip ring)
• Tailles de passage disponibles (exemples) : 0.440" [11.176 mm], 0.880" [22.352 mm]
• Types de raccords (exemples HVH) : #8 SAE‑ORB, #16 SAE‑ORB
• Matériau du corps & revêtement : Fonte ductile (Oxide noir)
• Matériau de l'arbre & revêtement : Acier allié (Oxide noir)
• Médias compatibles : Air/Gaz, Huile/Hydraulique (nécessite huile à base pétrolière)
• Exemples de références : HVH-304041, HVH-306041 (voir lignes de configuration pour dimensions et couple mini)
• Remarques : La durée de vie dépend de la vitesse de rotation et du cycle de service ; des températures ou usages en eau >212° F nécessitent des matériaux d'étanchéité alternatifs ; le couple de rotation indiqué est minimum à pression nulle et peut augmenter selon le média ou en fonctionnement à sec.
