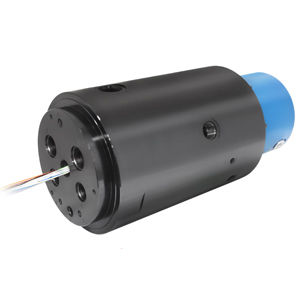

Raccord tournant pour huile NJ-1200008

8 passagespour applications lourdespour véhicules

Présentation du produit
Joint rotatif 8 passages conçu pour le contrôle de direction sur engins miniers. Présente une conception à palier étanche et une bague collectrice électrique spécialisée intégrée 18 circuits 600V/10A avec couvercle de protection, permettant la transmission hydraulique et électrique en environnement extérieur exigeant.

Points clés

• Industrie : Équipements lourds (minier)
• Type de fluide : Huile
• Environnement : Extérieur
• Matériaux : Carbone / Acier allié
• Pression maxi : 500 PSI [34 BAR], 5 000 PSI [345 BAR]
• Vitesse maxi : 13,5 RPM
• Nombre de passages : 8
• Tailles des passages : 0,250" [6,4 mm], 0,380" [9,7 mm], 0,500" [12,7 mm], 1,000" [25,4 mm], 1,250" [31,8 mm]
• Alésage traversant : 1,000" [25,4 mm]
• Diamètre : 10,438" [265,1 mm]
• Longueur : 21,600" [548,6 mm]
• Bague collectrice électrique intégrée : 600V / 10A, 18 circuits avec couvercle de protection
• Conception à palier étanche assurant la durabilité sur équipements lourds

Caractéristiques / spécifications techniques

• Type : joint rotatif 8 passages pour commande de direction (application engins miniers)
• Milieu : Huile
• Adaptation environnementale : utilisation extérieure
• Matériaux : construction carbone / acier allié
• Classes de pression : jusqu'à 500 PSI (34 BAR) et jusqu'à 5 000 PSI (345 BAR) selon le passage
• Vitesse de rotation maximale : 13,5 RPM
• Nombre et dimensions des passages : 8 passages ; tailles : 0,250" (6,4 mm), 0,380" (9,7 mm), 0,500" (12,7 mm), 1,000" (25,4 mm), 1,250" (31,8 mm)
• Alésage traversant : 1,000" (25,4 mm)
• Diamètre total : 10,438" (265,1 mm)
• Longueur totale : 21,600" (548,6 mm)
• Électrique : bague collectrice intégrée 600V/10A, 18 circuits avec couvercle de protection (composant à valeur ajoutée)
• Caractéristiques mécaniques : conception à palier étanche pour une performance fiable sur équipements lourds et en extérieur
