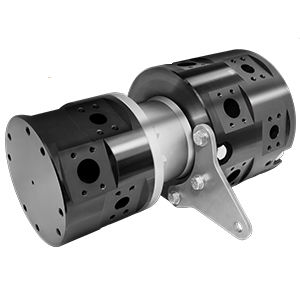

Raccord tournant 2 passages SH-0790002

pour le secteur maritimepour applications lourdespour équipement de levage

Aperçu
Joint rotatif sur mesure à 2 passages conçu pour un portique à conteneurs de nouvelle génération destiné au chargement/déchargement des navires porte-conteneurs. Conçu pour respecter les contraintes de taille et de poids liées à l'intégration sur la grue ; composants en matériaux conformes DFAR et ensemble certifié ABS.

Détails clés

• Secteur : Maritime / Équipements lourds
• Application : Portique à conteneurs pour opérations de manutention sur navires
• Type de fluide : Autre
• Environnement : Extérieur
• Matériau : Acier carbone / alliage
• Pression max : 200 PSI [14 BAR], 4 000 PSI [276 BAR]
• Vitesse max : 1 RPM

Passages et géométrie

• Nombre de passages : 2
• Dimensions des passages : 1.500" [38.1 mm], 2.000" [50.8 mm]
• Traverse (through bore) : Aucune
• Diamètre : 14.880" [378 mm]
• Longueur : 26.720" [678.7 mm]

Paramètres de projets liés

• Plage de vitesses de rotation (RPM) référencée dans des projets liés : 0 - 24 RPM
• Plages de pression référencées : 200 - 6 499 PSI [14 - 448 BAR]
• Famille de matériaux référencée : Acier carbone / alliage
• Environnement référencé : Extérieur

Spécifications techniques

• Conçu pour une application sur portique à conteneurs en terminal maritime
• Deux passages fluides indépendants de 1.500" (38.1 mm) et 2.000" (50.8 mm)
• Pressions maximales : jusqu'à 4 000 PSI (276 BAR) sur une plage et 200 PSI (14 BAR) sur l'autre, comme spécifié
• Capacité en faible vitesse de rotation conçue pour une exploitation à 1 RPM
• Pas de through-bore
• Diamètre extérieur approximatif 14.880" (378 mm) et longueur axiale approximative 26.720" (678.7 mm)
• Matériaux de construction : acier carbone et alliage ; tous les matériaux sont conformes DFAR
• Certifications : certification ABS
• Conception personnalisée optimisée pour les contraintes de taille et de poids de l'installation grue
