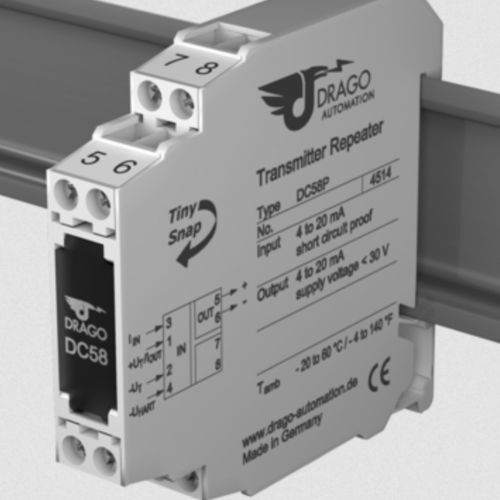

Répéteur de communication DC 58 P

de courantisolé

Le répéteur d'émetteur passif DC 58 est utilisé pour l'alimentation des émetteurs à 2 fils et l'isolation des signaux standard de 4 à 20 mA. Conception optimisée en termes de coûts Séparation économique pour les applications standard Profondeur d'installation de seulement 60 mm, largeur de 11,2 mm Peut être installé dans des boîtes à bornes standard économiques Isolation galvanique entre l'entrée et la sortie Protection contre les mesures erronées dues à des tensions parasites ou à des boucles de terre Séparation de protection conforme à la norme EN 61140 Protège le personnel d'entretien et les appareils en aval contre les hautes tensions inadmissibles Aucune alimentation électrique n'est nécessaire Réduction des coûts grâce à la réduction du câblage et à la suppression des influences de ligne garantie de 5 ans Les défauts survenant dans les 5 ans à compter de la date de livraison seront réparés gratuitement dans notre usine (transport et assurance à la charge de l'expéditeur) L'alimentation 24 V du système de commande est transférée au transmetteur à 2 fils avec une faible chute de tension. Le courant de boucle du transmetteur est disponible avec isolation galvanique sur la sortie du DC58. En outre, l'entrée de mesure accepte des signaux actifs de 4 à 20 mA provenant de transmetteurs à 4 fils. Pour la communication avec les transmetteurs HART, la résistance interne de 250 Ohm sur la borne 4 peut être utilisée. Le boîtier mince de 11,2 mm de large permet de gagner beaucoup de place sur le rail DIN. Pour protéger le personnel de maintenance et les équipements en aval contre des tensions inadmissibles, le DC 58 offre une séparation de protection conformément à la norme EN 61140. Le DC 58 ne nécessite pas d'alimentation supplémentaire puisque l'énergie auxiliaire est obtenue à partir de la boucle de courant sans la fausser. Cela permet non seulement d'économiser des coûts lors de l'installation, mais aussi d'accroître la fiabilité.
