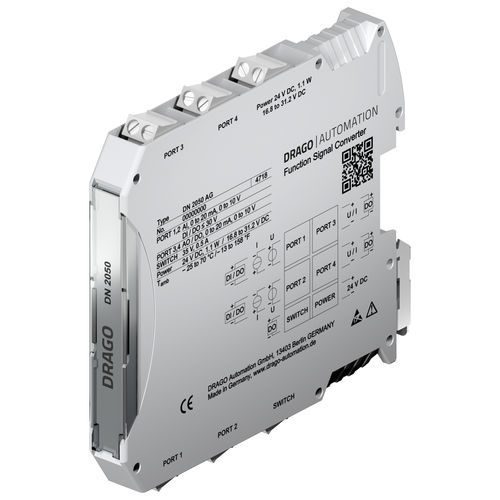

Convertisseur analogique DN 2050 AG

numériquede signalrépartiteur

Le convertisseur de signaux de fonction avec 4 ports E/S et une sortie de commutation est utilisé pour l'acquisition, la conversion et l'isolation galvanique de signaux standard 0/4 à 20 mA, 0/2 à 10 V et de signaux E/S binaires. Port 1,2 : - configurable comme AI, DI ou DO (collecteur ouvert) Port 3,4 : - configurable comme AO ou DO (sortie logique active) Commutateur : - sortie de commutation La configuration s'effectue à l'aide du logiciel PC DRAGOset sur l'interface de programmation située sur la face avant. De nombreuses fonctions sont disponibles telles que séparateur de signaux, amplificateur séparateur d'écrêtage, amplificateur séparateur inverse, amplificateur séparateur de plage, comparateur de signaux, séparateur MIN/MAX, amplificateur séparateur à 2 canaux, distributeur de signaux, amplificateur de commutation, unité d'alarme de limite, additionneur/soustracteur et bien d'autres encore. Tous les ports E/S sont entièrement isolés et protégés contre les surtensions, les courts-circuits et les inversions de polarité. Fonctionnement Les ports E/S, ainsi qu'une sortie de commutation supplémentaire, peuvent être combinés selon les besoins grâce à la technologie cross-port de DRAGO pour réaliser différentes fonctions de l'appareil. Configuration avec le logiciel DRAGOset Le convertisseur de signaux de fonction est configuré avec le logiciel PC DRAGOset et l'interface de programmation DZU 1201 (voir accessoires) au niveau de la prise de programmation frontale. La configuration peut se faire avec ou sans alimentation électrique.
