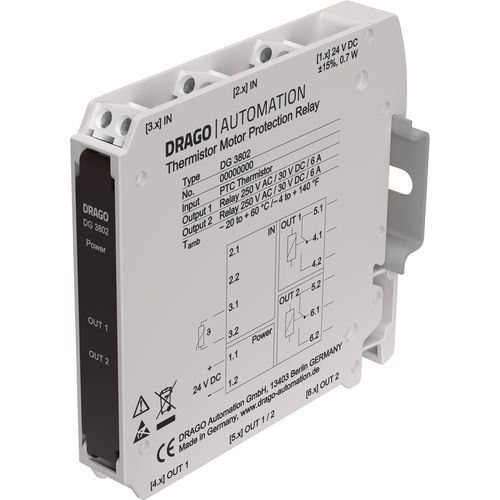

Relais de protection de surtension DG 3802

de sous-tensionthermiquemoteur

Le relais de protection de moteur à thermistance DG 3802 protège les moteurs et les machines contre les surchauffes causées par des démarrages difficiles, le freinage, les sous-tensions, les surtensions et les fréquences de commutation élevées. Protection fiable contre les surchauffes Jusqu'à 6 thermistances ou bilames, détection de rupture de fil dans l'entrée du capteur Message d'erreur en cas de fonctionnement en circuit fermé 2 relais de sortie non activés en cas de défaut, redémarrage par réinitialisation automatique Indication d'état par LED Surveillance facile et réglage du point de commutation Séparation de protection selon EN 61010 Protège le personnel d'entretien et les appareils en aval contre les hautes tensions inadmissibles Grande fiabilité et immunité au bruit Pas de microprocesseur, pas de logiciel intégré Conception extrêmement fine 12.boîtier mince de 5 mm pour un montage sur rail DIN simple et peu encombrant garantie de 5 ans Les défauts survenant dans les 5 ans à compter de la date de livraison seront réparés gratuitement dans notre usine D'autres applications comprennent la surveillance de la température des transformateurs, des pompes, des centrifugeuses, des roulements de moteur, des boîtes de vitesses, de l'huile et des liquides de refroidissement, ainsi que la prévention de la surcharge thermique en cas de refroidissement entravé et de températures ambiantes élevées. La température est surveillée directement au niveau du bobinage à l'aide de thermistances ou d'interrupteurs bimétalliques. Il est possible de connecter jusqu'à 6 capteurs en série. Lorsqu'une certaine résistance est atteinte, les relais de sortie s'éteignent. Le redémarrage s'effectue après refroidissement par réinitialisation automatique. Le relais de protection du moteur fonctionne en circuit ouvert et détecte également les ruptures de fils dans le circuit du capteur. L'état de surveillance est indiqué par une LED jaune.
