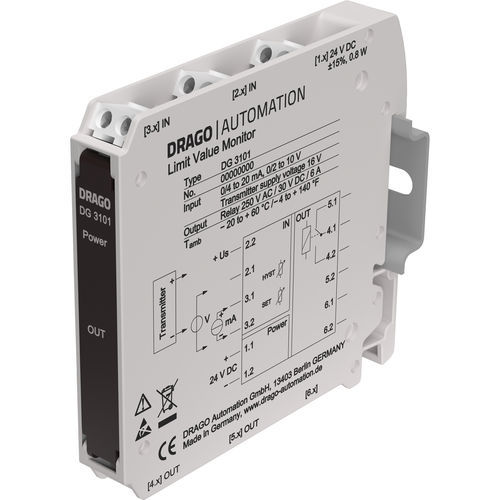

Contact fin de course standard DG 3101

réglableélectroniquede contrôle

Le contrôleur de valeurs limites DG 3101 est utilisé pour surveiller les valeurs mesurées dans les circuits de signaux standard 0(4) ... 20 mA et 0 ... 10 V. Une alimentation de transmetteur +Us est prévue pour le fonctionnement des transmetteurs à 2 fils. Configuration aisée sur le panneau avant Mode de fonctionnement commutable par interrupteur DIP, point de commutation et hystérésis réglables par potentiomètre Indication d'état par LED Surveillance et réglage du point de commutation aisés Véritable séparation à 4 ports Protection contre les mesures erronées dues à des tensions parasites ou à des boucles de terre Séparation de protection conforme à la norme EN 61010 Protège le personnel d'entretien et les appareils en aval contre les hautes tensions inadmissibles Fiabilité et immunité au bruit élevées Pas de microprocesseur, pas de logiciel intégré Conception extrêmement fine 12.boîtier mince de 5 mm pour un montage sur rail DIN simple et peu encombrant garantie de 5 ans Les défauts survenant dans les 5 ans à compter de la date de livraison seront réparés gratuitement dans notre usine La sortie de commutation peut être configurée avec l'électronique de commande analogique comme alarme MIN ou MAX en circuit ouvert ou fermé. Tous les éléments de réglage se trouvent derrière le couvercle frontal ouvrable et peuvent également être utilisés lorsque l'appareil est monté. Le point de commutation et l'hystérésis de commutation peuvent être réglés à l'aide de potentiomètres. L'état de surveillance est indiqué par une LED jaune. Le contact inverseur à relais permet de commuter des charges de haute puissance jusqu'à 6 A. Grâce à la séparation de protection et à l'alimentation 24 V DC, le DG 3101 est universellement utilisable pour toutes les applications de mesure et industrielles, ainsi que pour l'automatisation des bâtiments.
