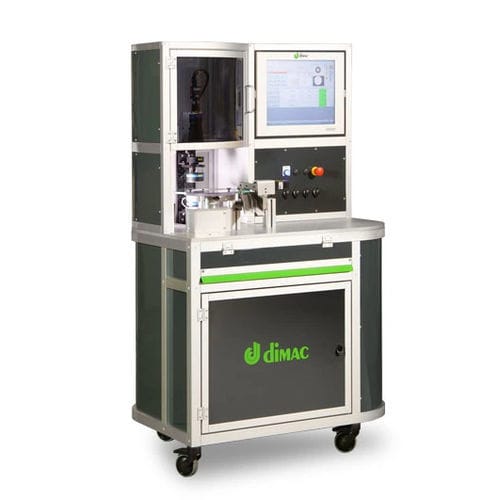

Unité de contrôle automatique spc-evo

compacteprogrammablenumérique

SPC-EVO représente une étude de cas significative de l'application de SPC-Dimac dans le cadre de la production de découpes fines. La manipulation des pièces est confiée à une blistéreuse motorisée brevetée qui alimente les pièces dans la zone de travail, remplie hors ligne par les opérateurs. La machine gère le contrôle dimensionnel complet et l'inspection de la qualité des faces des rondelles et des pièces plates. Plage de travail Une centaine de rondelles et de composants plats différents forment un découpage fin, avec des dimensions allant jusqu'à 24 mm. De 3 à 15 pièces pour chaque lot à contrôler, en provenance directe de l'atelier. Ce type de machine convient aux pièces plates génériques d'une dimension maximale de 25 mm et d'une hauteur de 10 mm. Mesures disponibles Gamme complète de contrôles dimensionnels pour les diamètres, les longueurs, les angles et les rayons. Inspection des deux faces de la pièce en noir et blanc et en tons de gris. Affichage en temps réel de la tendance des mesures et collecte de données statistiques. Des caméras à haute résolution, des optiques spéciales et des illuminateurs permettent une résolution micrométrique avec une précision allant jusqu'à 5 μm. Des outils de mesure spéciaux pour les géométries complexes, les rayons et les cotations théoriques complètent l'éventail des possibilités. Équipement et fonctionnement Blister plug-and-play motorisé pour alimenter les pièces dans la zone de travail : remplissage hors ligne du blister avec des pièces par l'opérateur - verrouiller le blister sur le SPC-EVO et appuyer sur le bouton de démarrage du cycle
